강원도 원주 치악산 통신 테스트
2023년 07월 21일에 다녀 왔습니다.
------------------------------------------------------------------
강원도 원주 치악산에 위치한 황둔청소년 수련원에 방문해서 Vodafone Global IoT SIM 테스트를 진행했습니다.
테스트에 사용한 장비는 ESP32 + LTE CATM1 내장형 Modem입니다.
현장에서 코드 수정이 필요해서 노트북에서 수정 후 동작이 잘되는지 먼저 확인했습니다.
테스트 완료 후 보드를 5V 전원 컨버터 보드(12V 리튬인산철 배터리)에 연결 후 테스트를 진행했습니다.
내장 안테나를 사용해서 RSSI : -67, RSRP : -86, -RSRQ : -6, SINR : 26 정도의 성능이 나왔습니다.
SINR(신호대잡음비) 값이 도심지에 비해 더 높게 나왔고 전체적인 감도가 괜찮게 나왔습니다.
측정항목(RSSI , RSRP, RSRQ, SINR)에 대한 내용은 아래 내용을 참고하시기 바랍니다.
원문: https://wiki.teltonika-networks.com/view/RSRP_and_RSRQ
RSRP(Reference Signal Received Power) 및 RSRQ( Reference Signal Received Quality)는 최신 LTE 네트워크의 신호 레벨 및 품질을 측정하는 핵심 척도입니다. 셀룰러 네트워크에서 모바일 장치가 셀에서 셀로 이동하여 셀 선택/재선택 및 핸드오버를 수행할 때 인접 셀의 신호 강도/품질을 측정해야 합니다. 핸드오버 절차에서 LTE 사양은 RSRP, RSRQ 또는 둘 다를 사용할 수 있는 유연성을 제공합니다.

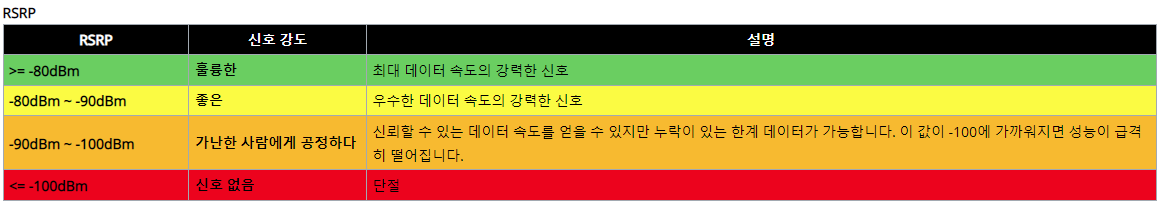

RSRP : 참조 신호 수신 전력은 RSSI 유형의 측정입니다. 그것은 전체 대역폭과 협대역에 걸쳐 퍼져 있는 LTE 참조 신호의 힘입니다. RSRP/RSRQ를 감지하려면 최소 -20dB SINR (S-Sync 채널의)이 필요합니다.

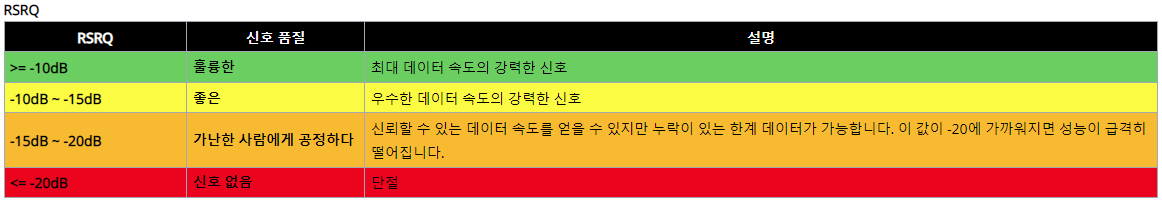

RSRQ : Reference Signal Received Quality: RSSI 및 사용된 Resource Block 수(N)도 고려한 품질 RSRQ = (N * RSRP) / RSSI는 동일한 대역폭에서 측정됩니다. RSRQ는 C/I 유형의 측정이며 수신된 참조 신호의 품질을 나타냅니다. RSRQ 측정은 RSRP가 신뢰할 수 있는 핸드오버 또는 셀 재선택 결정을 내리기에 충분하지 않을 때 추가 정보를 제공합니다.
모바일 신호 강도 권장 사항 페이지의 4G(LTE) 섹션 에서 RSRP 및 RSRQ 값에 대한 자세한 정보를 찾을 수 있습니다.
SINR : Signal to Interference Noise Ratio
SINR은 신호 품질의 척도이기도 하지만 3GPP 사양에는 정의되어 있지 않지만 UE 공급업체에서 정의합니다.
네트워크에 보고되지 않습니다. SINR은 RF 조건과 처리량 간의 관계를 더 잘 정량화하기 때문에 통신 사업자 및 일반적으로 LTE 산업에서 많이 사용됩니다. LTE UE는 일반적으로 SINR을 사용하여 네트워크에 보고하는 CQI(Channel Quality Indicator)를 계산합니다.
SINR(Signal-to-Interference Ratio)을 네트워크 품질의 지표로 사용하는 것이 일반적입니다. 그러나 3GPP 사양은 SINR을 정의하지 않으므로 UE는 SINR을 네트워크에 보고하지 않는다는 점에 유의해야 합니다. SINR은 여전히 대부분의 UE에 의해 내부적으로 측정되고 드라이브 테스트 도구에 의해 기록됩니다.
불행히도 UE 칩셋 및 RF 스캐너 제조업체는 항상 쉽게 비교할 수 없는 다양한 방식으로 SINR 측정을 구현했습니다. 처음에는 SINR을 정의하는 것이 모호하지 않은 것처럼 보일 수 있지만 LTE 다운링크의 경우 그렇지 않습니다. 이는 무선 프레임 내의 서로 다른 RE가 서로 다른 물리적 신호 및 채널을 전달하고, 각각이 차례로 셀 간 무선 프레임 동기화에 따라 서로 다른 간섭 전력을 보기 때문입니다.
예를 들어, 프레임 동기화된 네트워크에서 동기 신호 (PSS/SSS)에 기반한 SINR 추정은 참조 신호에 기반한 SINR 추정과 다른 SINR을 초래합니다. 후자의 경우 RS의 주파수 편이가 PCI 계획에 의존하기 때문입니다.
원문 : https://www.cablefree.net/wirelesstechnology/4glte/lte-rsrq-sinr/

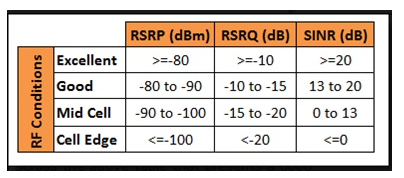

SINR까지 포함한 구분 테이블은 아래 내용을 참고하시기 바랍니다.

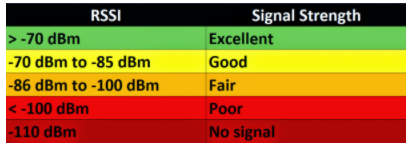

마지막으로 RSSI를 알아보겠습니다. RSSI값은 안테나 신호세기 그래프를 표현할 때 주로 사용합니다.
원문 : http://blog.industrialnetworking.com/2014/04/making-sense-of-signal-strengthsignal.html
RSSI : Received Signal Strength Indicator
