HiveMQ TLS MQTT를 Type1SC AT커맨드로 연결하기

예전에 가전제품 외부 제어를 위해 아래와 같은 글을 올렸습니다.



HiveMQ TLS Free MQTT 클러스터와 LTE CATM1모뎀으로 어디서나 제어할 수 있는 스마트릴레이 만들기

외부에서 스마트폰으로 제어하는 것은 참 편하고 좋았는데, ESP-IDF 개발환경을 사용하지 않거나 다른 MCU를 사용하시는 개발자들을 위해 Type1SC 모뎀에서 제공하는 AT커맨드로 HiveMQ TLS Free MQTT 계정을 사용하는 방법을 알려 드립니다.



해야 할 일은

1. HiveMQ TLS Free MQTT 계정을 만들어야 합니다.

2. TLS인증서를 Type1SC 모뎀에 설치해야 합니다.

3. 1,2 준비 후 AT커맨드로 MQTT 계정에 접속해서 원하는 목적으로 사용합니다.



첫 번째 HiveMQ TLS Free MQTT 계정 만드는 방법은 서두에 올린 글에 잘 정리되어 있으니 참고해서 만드시면 됩니다.

MQTT 접속주소, 아이디, 패스워드를 꼭 챙겨 두세요.



두 번째 TLS인증서는 아래 경로에 있는 인증서를 사용했습니다.



esp-protocols/components/esp_modem/examples/ssl/main/mqtt_eclipseprojects_io.pem at master · codezoo-ltd/esp-protocols



텍스트 에디터에 복사 + 붙여넣기 해서 사용하는데, 중요한 포인트가 있습니다.

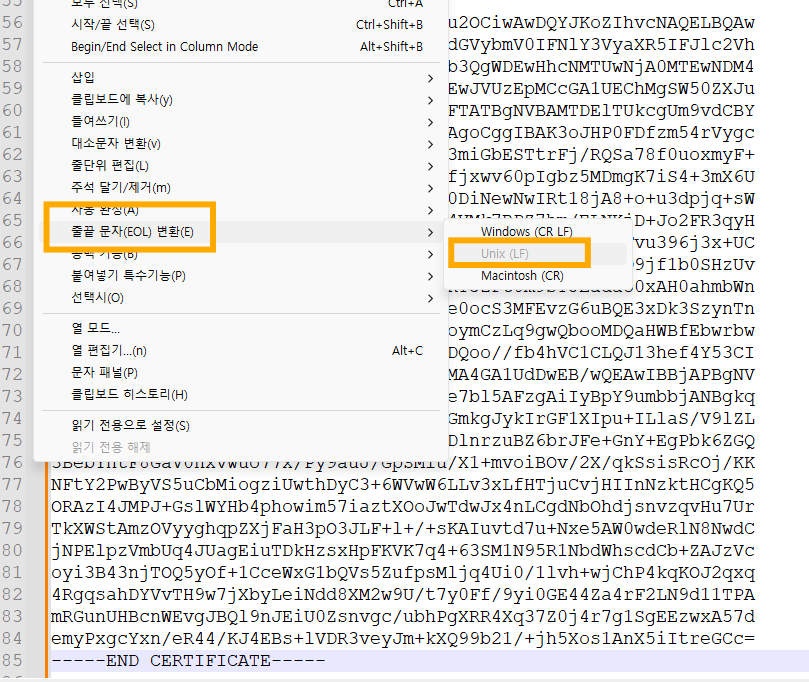

줄끝 문자(EOL) 변환시 Unix(LF) 타입을 선택해야 합니다. 기본값인 윈도 타입을 선택한 경우 캐리지리턴의 영향으로

한 줄씩 띄어쓰기가 되어 복사 + 붙여 넣기 할 때 문제가 생깁니다.



준비가 마무리 되었으면 아래와 같이 Type1SC에서 제공하는 AT커맨드로

인증서 설치와 MQTT 서버 접속까지 진행 하겠습니다.



//1. 인증서 설치

AT%CERTCMD="WRITE","server.crt",0,"-----BEGIN CERTIFICATE-----
MIIFazCCA1OgAwIBAgIRAIIQz7DSQONZRGPgu2OCiwAwDQYJKoZIhvcNAQELBQAw
TzELMAkGA1UEBhMCVVMxKTAnBgNVBAoTIEludGVybmV0IFNlY3VyaXR5IFJlc2Vh
cmNoIEdyb3VwMRUwEwYDVQQDEwxJU1JHIFJvb3QgWDEwHhcNMTUwNjA0MTEwNDM4
WhcNMzUwNjA0MTEwNDM4WjBPMQswCQYDVQQGEwJVUzEpMCcGA1UEChMgSW50ZXJu
ZXQgU2VjdXJpdHkgUmVzZWFyY2ggR3JvdXAxFTATBgNVBAMTDElTUkcgUm9vdCBY
MTCCAiIwDQYJKoZIhvcNAQEBBQADggIPADCCAgoCggIBAK3oJHP0FDfzm54rVygc
h77ct984kIxuPOZXoHj3dcKi/vVqbvYATyjb3miGbESTtrFj/RQSa78f0uoxmyF+
0TM8ukj13Xnfs7j/EvEhmkvBioZxaUpmZmyPfjxwv60pIgbz5MDmgK7iS4+3mX6U
A5/TR5d8mUgjU+g4rk8Kb4Mu0UlXjIB0ttov0DiNewNwIRt18jA8+o+u3dpjq+sW
T8KOEUt+zwvo/7V3LvSye0rgTBIlDHCNAymg4VMk7BPZ7hm/ELNKjD+Jo2FR3qyH
B5T0Y3HsLuJvW5iB4YlcNHlsdu87kGJ55tukmi8mxdAQ4Q7e2RCOFvu396j3x+UC
B5iPNgiV5+I3lg02dZ77DnKxHZu8A/lJBdiB3QW0KtZB6awBdpUKD9jf1b0SHzUv
KBds0pjBqAlkd25HN7rOrFleaJ1/ctaJxQZBKT5ZPt0m9STJEadao0xAH0ahmbWn
OlFuhjuefXKnEgV4We0+UXgVCwOPjdAvBbI+e0ocS3MFEvzG6uBQE3xDk3SzynTn
jh8BCNAw1FtxNrQHusEwMFxIt4I7mKZ9YIqioymCzLq9gwQbooMDQaHWBfEbwrbw
qHyGO0aoSCqI3Haadr8faqU9GY/rOPNk3sgrDQoo//fb4hVC1CLQJ13hef4Y53CI
rU7m2Ys6xt0nUW7/vGT1M0NPAgMBAAGjQjBAMA4GA1UdDwEB/wQEAwIBBjAPBgNV
HRMBAf8EBTADAQH/MB0GA1UdDgQWBBR5tFnme7bl5AFzgAiIyBpY9umbbjANBgkq
hkiG9w0BAQsFAAOCAgEAVR9YqbyyqFDQDLHYGmkgJykIrGF1XIpu+ILlaS/V9lZL
ubhzEFnTIZd+50xx+7LSYK05qAvqFyFWhfFQDlnrzuBZ6brJFe+GnY+EgPbk6ZGQ
3BebYhtF8GaV0nxvwuo77x/Py9auJ/GpsMiu/X1+mvoiBOv/2X/qkSsisRcOj/KK
NFtY2PwByVS5uCbMiogziUwthDyC3+6WVwW6LLv3xLfHTjuCvjHIInNzktHCgKQ5
ORAzI4JMPJ+GslWYHb4phowim57iaztXOoJwTdwJx4nLCgdNbOhdjsnvzqvHu7Ur
TkXWStAmzOVyyghqpZXjFaH3pO3JLF+l+/+sKAIuvtd7u+Nxe5AW0wdeRlN8NwdC
jNPElpzVmbUq4JUagEiuTDkHzsxHpFKVK7q4+63SM1N95R1NbdWhscdCb+ZAJzVc
oyi3B43njTOQ5yOf+1CceWxG1bQVs5ZufpsMljq4Ui0/1lvh+wjChP4kqKOJ2qxq
4RgqsahDYVvTH9w7jXbyLeiNdd8XM2w9U/t7y0Ff/9yi0GE44Za4rF2LN9d11TPA
mRGunUHBcnWEvgJBQl9nJEiU0Zsnvgc/ubhPgXRR4Xq37Z0j4r7g1SgEEzwxA57d
emyPxgcYxn/eR44/KJ4EBs+lVDR3veyJm+kXQ99b21/+jh5Xos1AnX5iItreGCc=
-----END CERTIFICATE-----"
OK



//2. 인증서 등록 (모뎀 1번 슬롯 등록)
AT%CERTCFG="ADD",1,"server.crt",,
OK



//3. MQTT 모든 Event Enable
AT%MQTTEV="ALL",1
OK



//4. HiveMQ TLS 주소, 계정 설정
AT%MQTTCFG="NODES",1,"Node","********************************.s2.eu.hivemq.cloud","user_id","user_pw"
OK



//5. HiveMQ TLS 포트 설정
AT%MQTTCFG="IP",1,,0,8883
OK



//6. TLS 방식, 인증서 설정
AT%MQTTCFG="TLS",1,2,1
OK



//7. 서버 타임아웃 설정

AT%MQTTCFG="PROTOCOL",1,0,15000,1
OK



//8. TLS MQTT 서버 접속
AT%MQTTCMD="CONNECT",1
OK



//9. 접속 성공 콜백 수신
%MQTTEVU:"CONCONF",1,0



이제 Topic을 구독하고 발행하시면 됩니다.

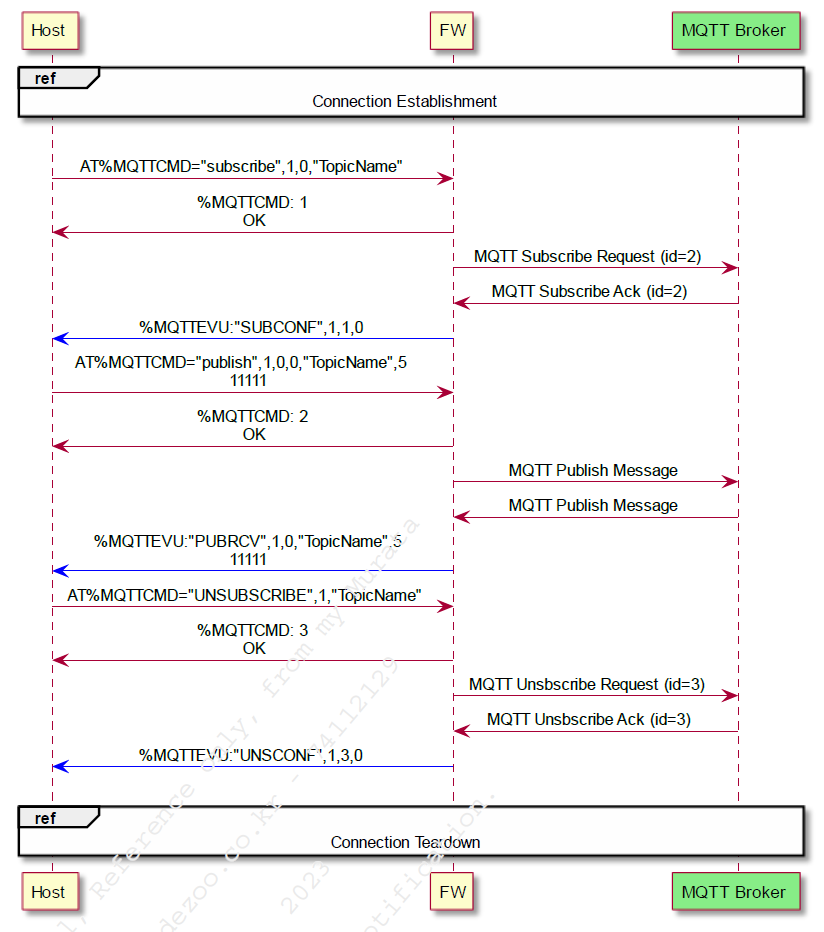

아래 시퀀스 다이어그램을 참고하세요.
