DFROBOT A7670G CAT1 4G modem 동작 테스트
DFROBOT A7670G 모뎀에서 vodafone IoT 유심을 사용할 수 있는지 문의를 받아서 연동 테스트를 진행했습니다.
모뎀의 자세한 스펙은 아래 내용을 참고하시기 바랍니다.
https://wiki.dfrobot.com/SKU_TEL0163_A7670G_CAT1_4G_Communication_Module
SKU_TEL0163_A7670G_CAT1_4G_Communication_Module WIKI
1. Introduction This is a 4G CAT1 module, supporting wireless communication modes such as LTE-TDD/LTE-FDD/GSM, with global coverage. Its maximum downlink speed of 10Mbps and uplink speed of 5Mbps will provide you with a dependable low-speed data transmissi
wiki.dfrobot.com
A7670G 모뎀에 위 제품 사진과 같이 USB-C 포트가 있어서 사용하는 윈도11 PC와 연결했습니다.
장치 관리자를 살펴보면 기타 장치로 Mobile AT Interface, Mobile Diag Interface가 느낌표로 잡혀 있는 것을 확인할 수 있습니다.
드라이버가 설치되지 않아서 장치가 제대로 잡히지 않은것으로 확인되어 위키페이지에 링크된 SIMCOM 드라이버를 다운로드하고 설치했습니다.
SIMCom Driver Link
https://dfimg.dfrobot.com/60c1e008bddfc41c3293de80/wiki/42a97c509152daa490d75fca1ab33916.exe

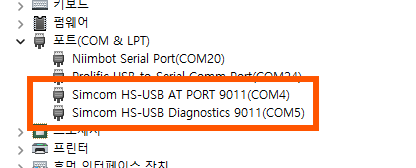

드라이버 설치 후 USB를 다시 연결하면 아래와 같이 정상적으로 드라이버가 설치된 것을 확인할 수 있습니다.
준비가 되었고 vodafone IoT 유심을 장착하기 위해 모뎀 뒷면을 확인해 보겠습니다.
모뎀 유심소켓이 스탠더드 사이즈입니다. 나노심이나 마이크로심 보다 큰 사이즈입니다.
하지만...
vodafone IoT 유심은 트리플컷 제품이라 스탠더드, 마이크로, 나노 사이즈에 모두 사용할 수 있습니다.
원하는 사이즈에 맞춰서 뜯어서 사용할 수 있게 준비되어 있습니다. 스탠다드 사이즈로 뜯어서 꼽고 인스톨했습니다.
이제 QCom을 실행해서 vodafone IoT 유심을 사용하기 위해 APN 주소를 설정합니다.
QCom 사용법이 궁금하시면 아래 링크를 참고하세요.
https://codezoo.tistory.com/102
[vodafone] Quectel EG915U-EU 모듈 유심 연동 테스트
쉽게 테스트할 수 있는 CAT1 모듈을 관심 있게 살펴보다가 최근 아래와 같은 제품을 하나 구매 했습니다. USB로 전원공급 및 데이터통신을 할 수 있고, PCB타입의 안테나가 내장되어 있어 손쉽게 테
codezoo.tistory.com
장치관리자에서 Simcom HS-USB AT PORT 9011이 COM4로 잡혀 있어서 COM Port 4로 설정하고
Baudrate 115200, StopBits 1, Parity None, ByteSize 8, Flow Control No Ctrl Flow 선택 후 Open Port 버튼을 눌러서 모뎀과 접속합니다.
1. 모뎀이 Ready 되어 있는지 확인합니다.
\> AT
OK
2. APN 주소(simplio.apn)를 입력합니다.
\> AT+CGDCONT=1,"IP","simplio.apn"
OK
3. 모뎀을 리부팅시킵니다.
\> AT+CFUN=1,1
OK
4. 재부팅 후 망에 접속되어 있는지 확인합니다. (0,5 로밍네트워크 연결)
\> AT+CEREG?
+CEREG: 0,5
5. 현재 어떤 통신사에 접속되어 있는지 확인합니다. (45005 SKT, 7 LTE망 접속 확인)
\> AT+COPS?
+COPS: 0,2,"45005",7
6. 현재 신호 감도를 측정합니다. (RSSI -67~-69 dBm 측정됨. Excellent)
\> AT+CSQ
+CSQ: 23,99
마지막으로 모뎀으로 핑테스트를 진행했습니다.
\> AT+CPING="www.google.com",1,4,64,1000,10000,255
RTT(Round Trip Time) 115ms 정도 나와서 좋은 품질이 확인되었습니다.
핑테스트 영상입니다.
