[vodafone] Quectel EG915U-EU 모듈 유심 연동 테스트

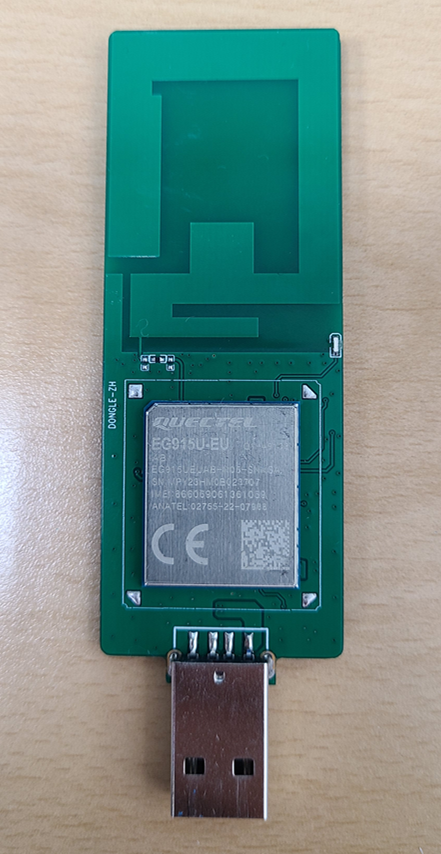

쉽게 테스트할 수 있는 CAT1 모듈을 관심 있게 살펴보다가 최근 아래와 같은 제품을 하나 구매 했습니다.

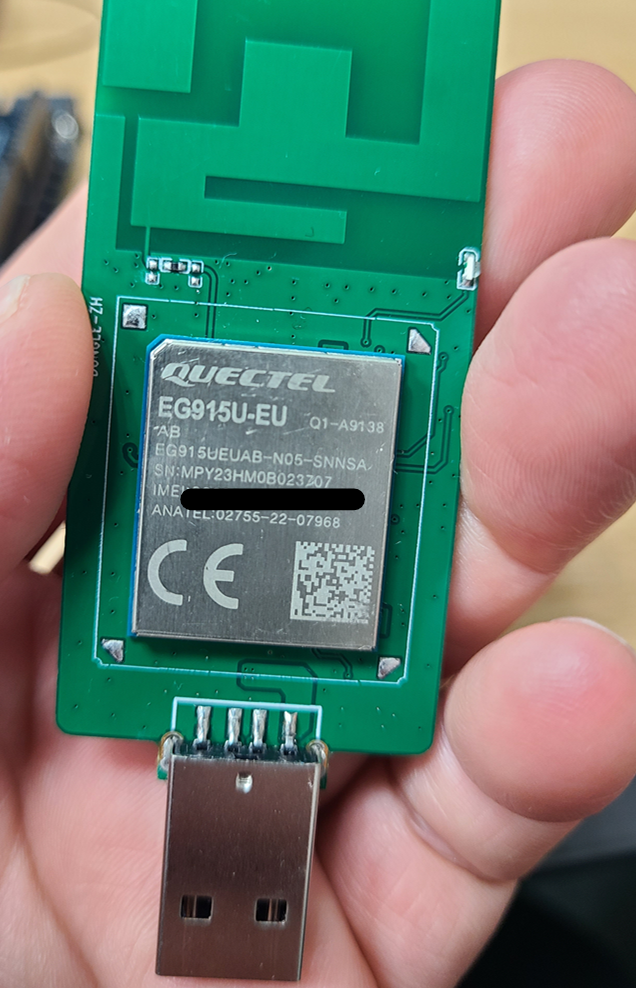

USB로 전원공급 및 데이터통신을 할 수 있고, PCB타입의 안테나가 내장되어 있어 손쉽게 테스트할 수 있습니다.

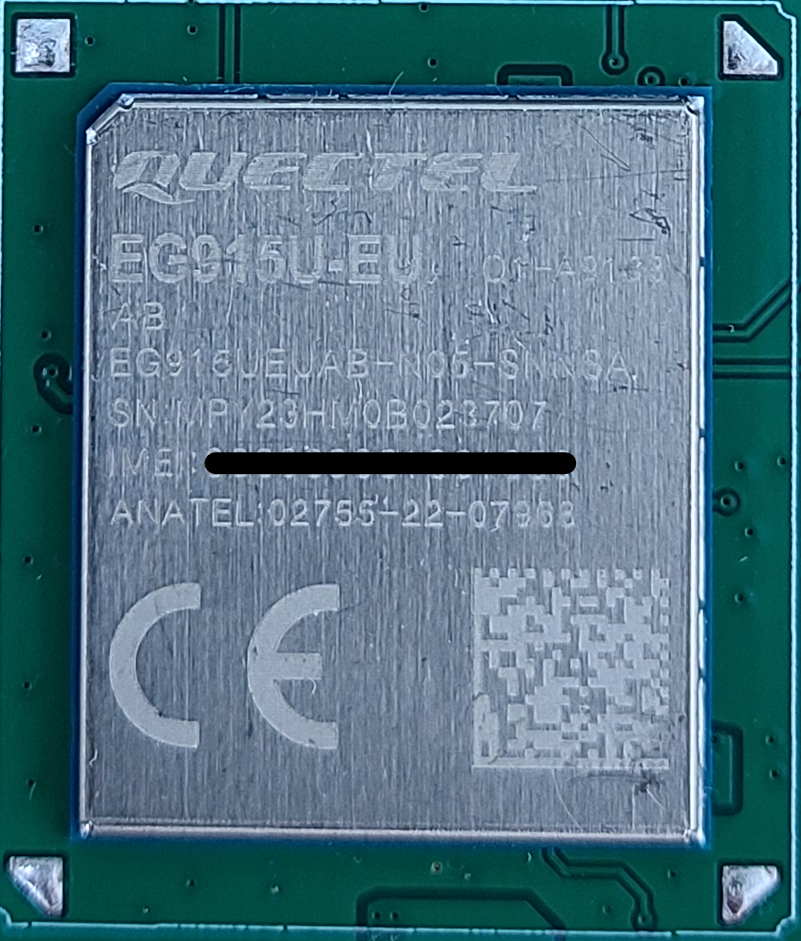

모뎀에는 Quectel의 EG915U-EU 모듈이 사용되었습니다.
모듈 사양서를 확인해 보니 KC인증과 GCF인증이 모두 완료되어 있었습니다.

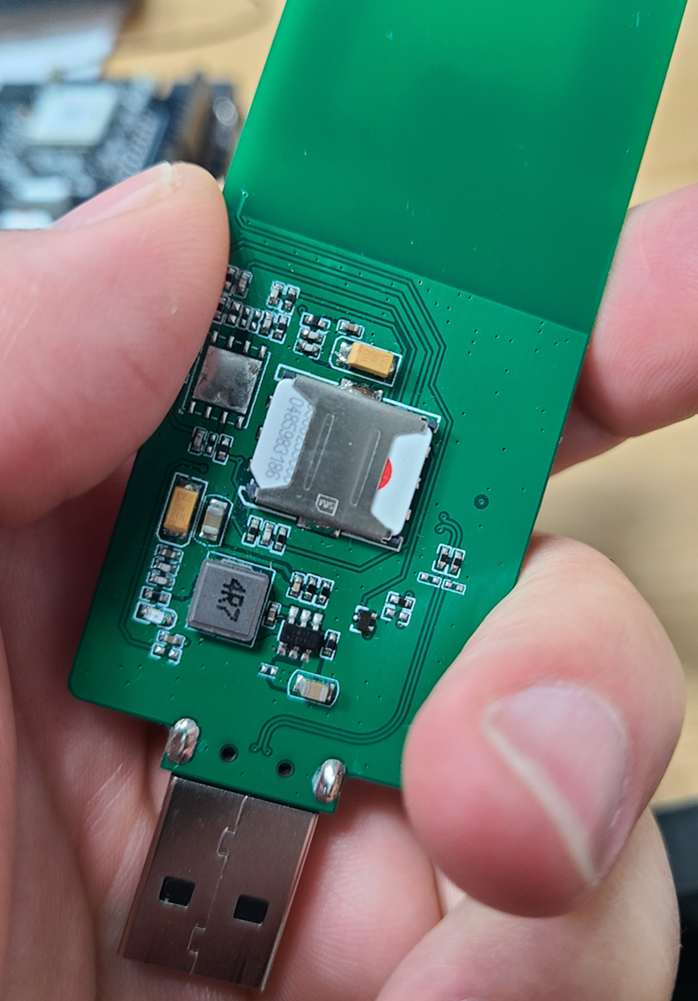

제품 후면에 vodafone global iot유심을 장착했습니다.

모뎀을 사용하기 위해서는 먼저 윈도우 드라이버를 설치해야 합니다.

아래 링크에서 다운로드 받을 수 있습니다.

https://www.quectel.com/download/quectel_windows_usb_driveru_v1-0_en/

Quectel_Windows_USB_Driver(U)_V1.0_EN | Quectel

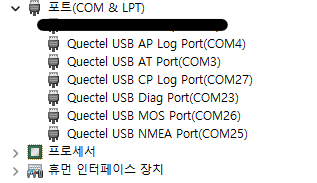

설치 후 PC에 모뎀을 연결하면 장치관리자에 아래와 같이 표시 됩니다.



AT Port가 COM3으로 표시되어 있습니다. COM포트번호는 연결한 PC에 따라 달라질 수 있습니다.
COM3을 터미널로 열어서 작업합니다. Quectel 테스트 프로그램인 QCOM을 사용했습니다.
QCOM은 아래 경로에서 다운로드 받을 수 있습니다.
https://github.com/codezoo-ltd/CodeZoo_CATM1_Arduino/tree/master/Tool

CodeZoo_CATM1_Arduino/Tool at master · codezoo-ltd/CodeZoo_CATM1_Arduino

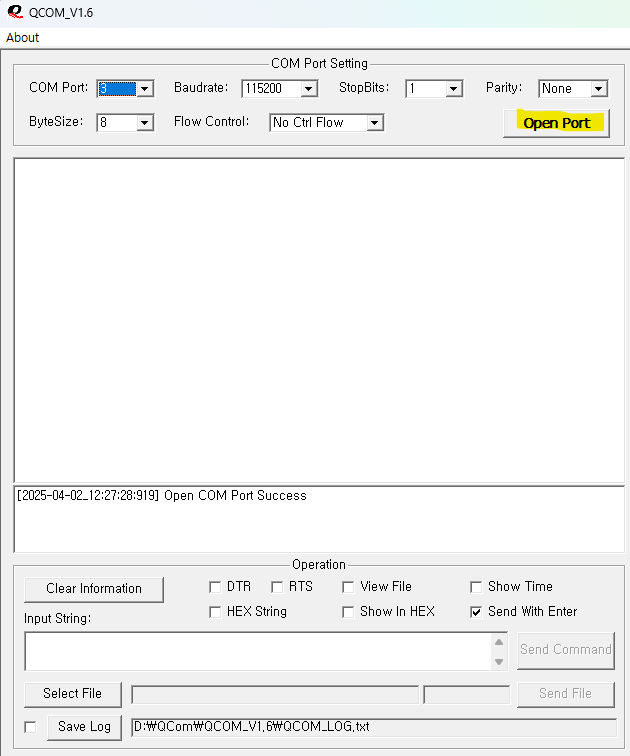

COM Port 3을 선택하고  Open Port를 클릭합니다.

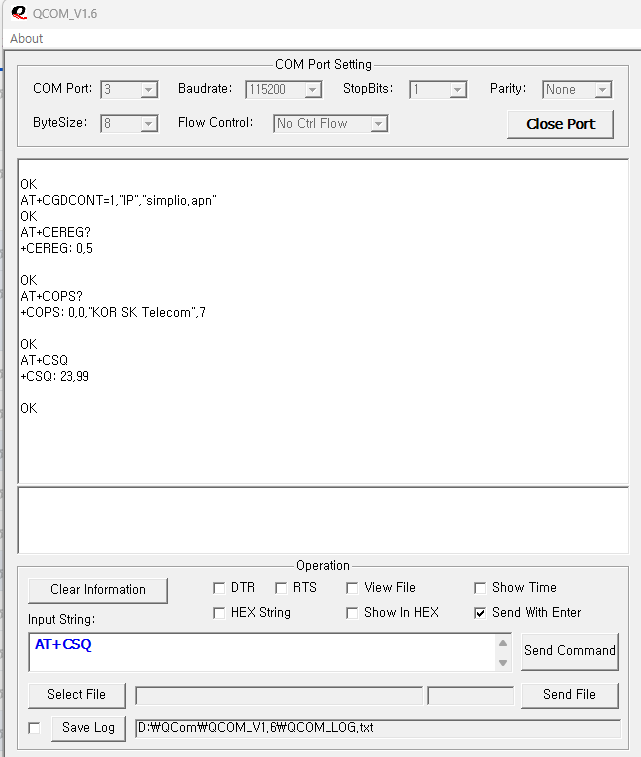

Send With Enter를 클릭 후 AT커맨드를 테스트할 수 있습니다.

//AT커맨드 Echo On
ATE1
OK

//APN설정
AT+CGDCONT=1,"IP","simplio.apn"
OK

//기지국 연결 확인 (글로벌 로밍)
AT+CEREG?
+CEREG: 0,5
OK

//로밍 통신사 확인 (ST Telecom LTE망 연결)
AT+COPS?
+COPS: 0,0,"KOR SK Telecom",7
OK

//통신망 상태 확인 (-67dBm, Excellent)
AT+CSQ
+CSQ: 23,99
OK
