윈도우 PC에 연결해서 AT 커맨드 테스트AT 커맨드 2021. 9. 16. 18:30
LTE-CATM1 내장형모뎀 AT커맨드 테스트방법을 여쭤보셔서

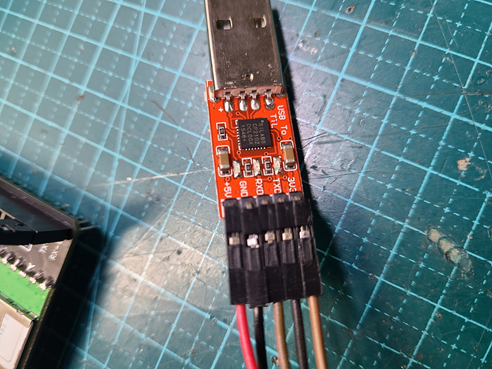

사용방법을 정리해 보았습니다.USB to TTL 은 CP2102 USB to TTL 입니다. 실리콘랩스 IC를 사용했고, 저렴하고 괜찮은

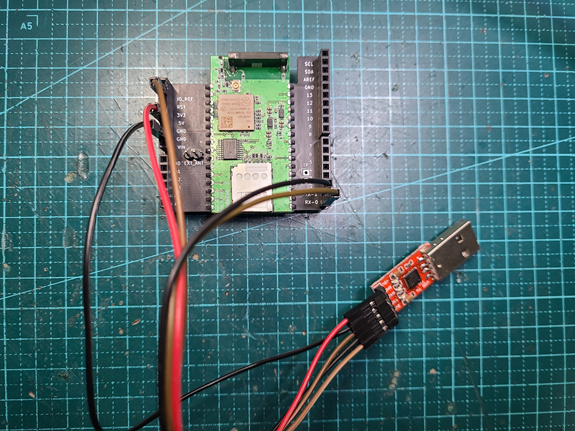

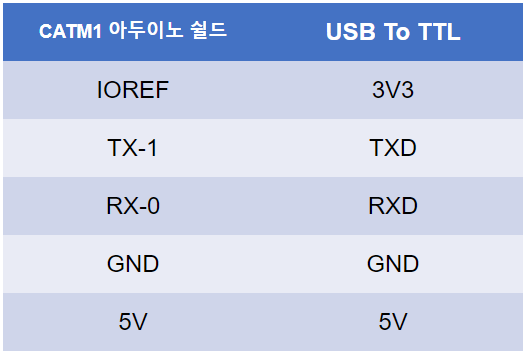

성능으로 많이 사용하시는 제품 입니다.연결 배선은 아래와 같습니다.
이제 PC환경에서 테스트 프로그램을 구동시키셔야 하는데, 아래 사이트에서 다운로드 가능합니다.
https://github.com/codezoo-ltd/CodeZoo_CATM1_Arduino/blob/master/Tool/QCOM_V1.6.zip
USB to TTL을 PC에 연결하신 후 포트 정보를 확인 합니다.

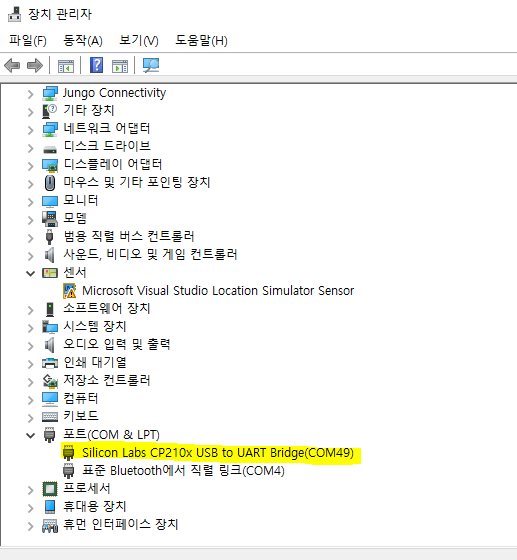

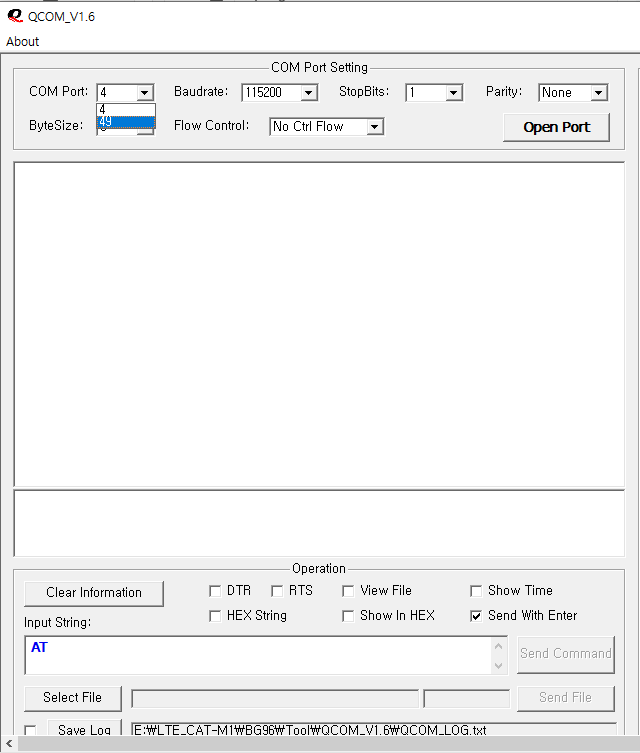

포트 정보는 장치관리자 --> 포트 에서 확인하실 수 있습니다.QCOM을 실행하신 후 아래와 같이 포트를 포함한 옵션을 설정합니다.
Baudrate : 115200
StopBits : 1
Flow Control: No Ctrl Flow
Parity : None

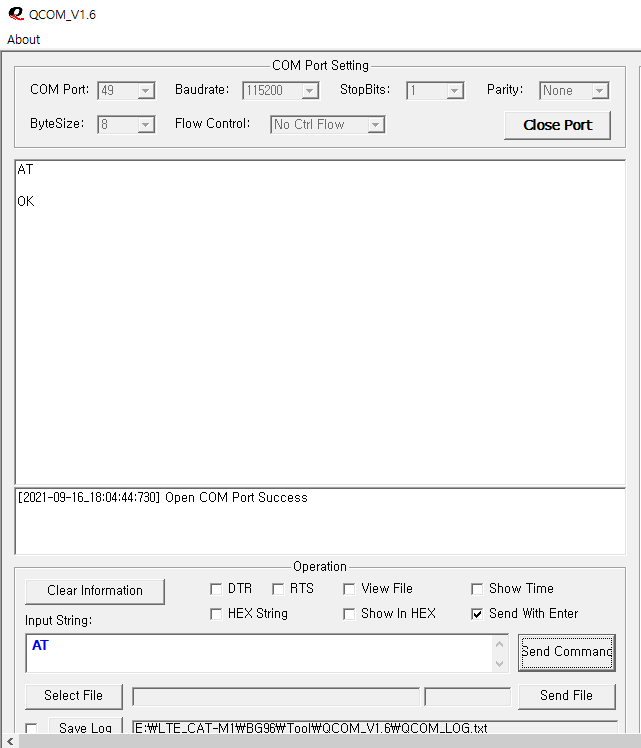

Open Port를 클릭 합니다. 아래 Send With Enter를 확인합니다.아래와 같이 AT 입력 후 Send Command를 클릭하거나 Enter키를 눌러서 OK가 반환되는지 확인 합니다.
OK가 반환되면 AT커맨드 테스트 준비가 완료된 상태 입니다.추가로 말씀드립니다.

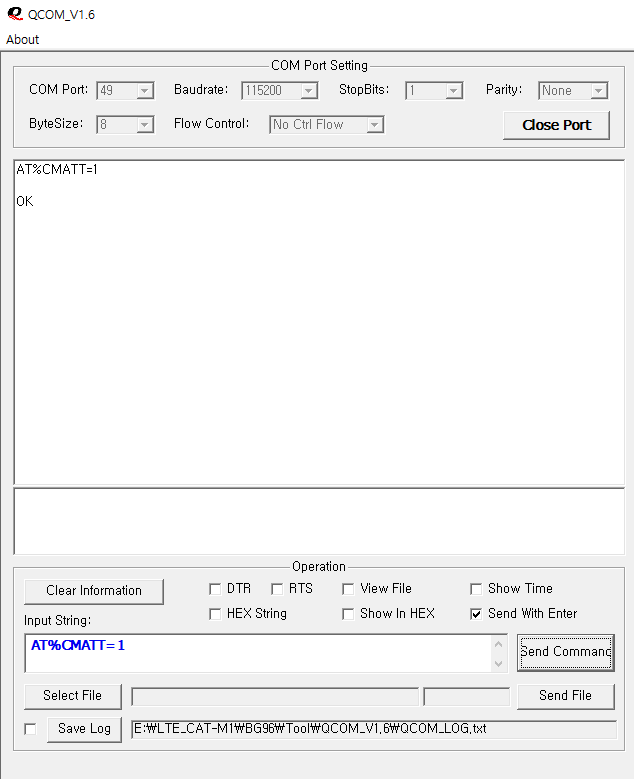

LTE-CATM1 내장형모뎀을 LTE 기지국에 망등록을 위해 아래와 같이 부팅 후 AT%CMATT=1 을 실행해야 합니다.
기지국 망등록이 자동으로 동작되는 일부 제품들과 차이가 있어서 알려 드립니다.
