아두이노 확장보드 이렇게 사용하시면 안됩니다.

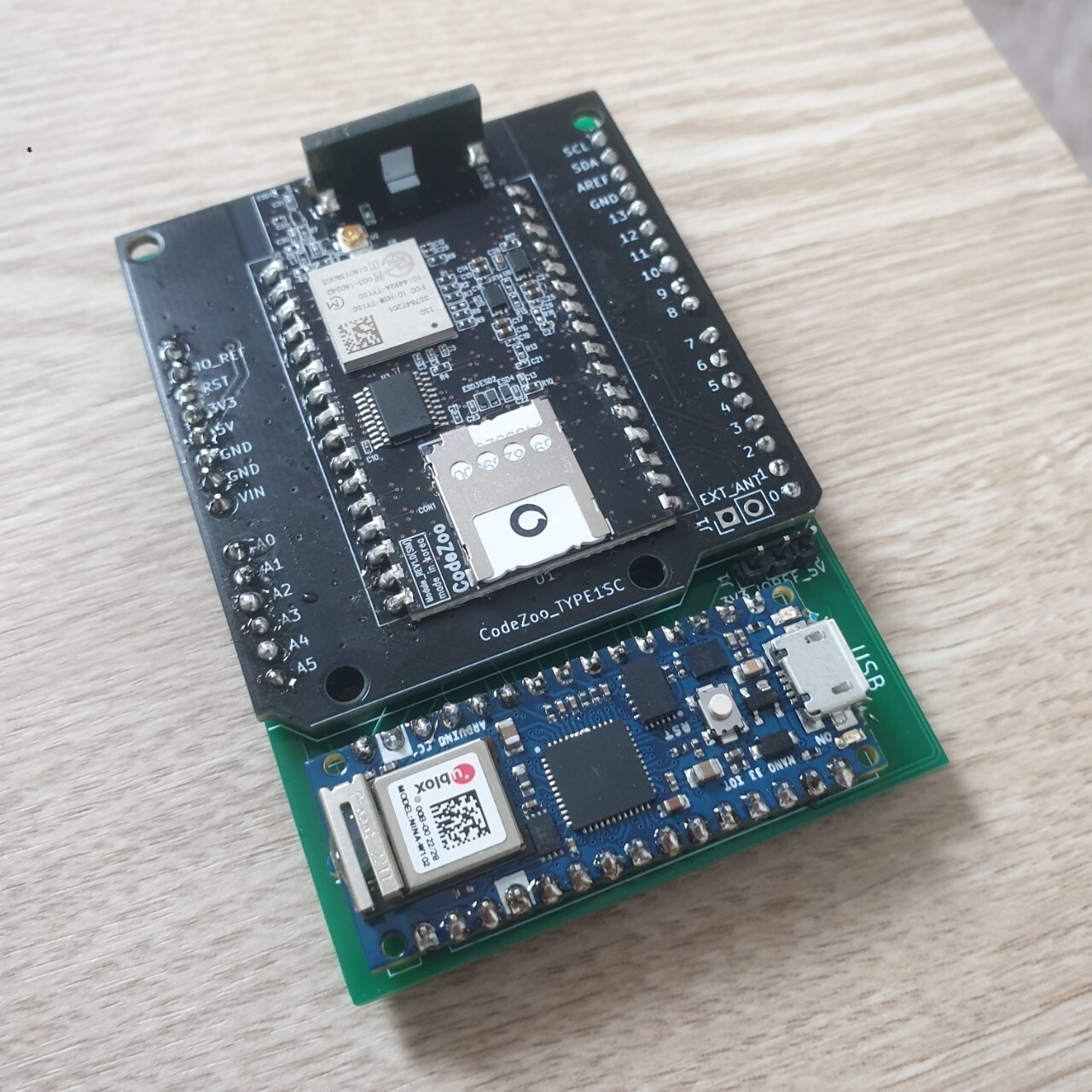

최근에 문제가 발생해서 검토 의뢰받은 LTE CATM1 보드 유형입니다.

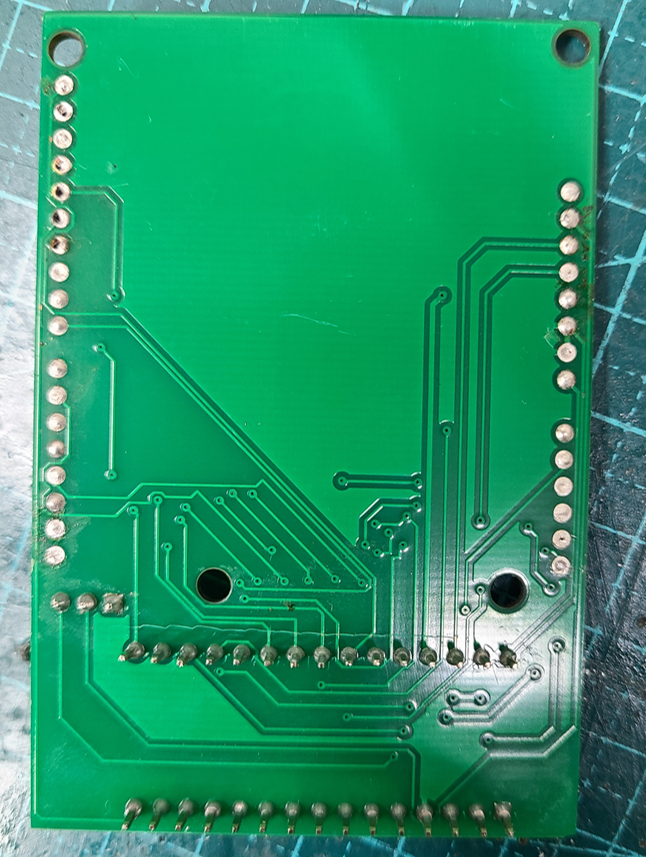

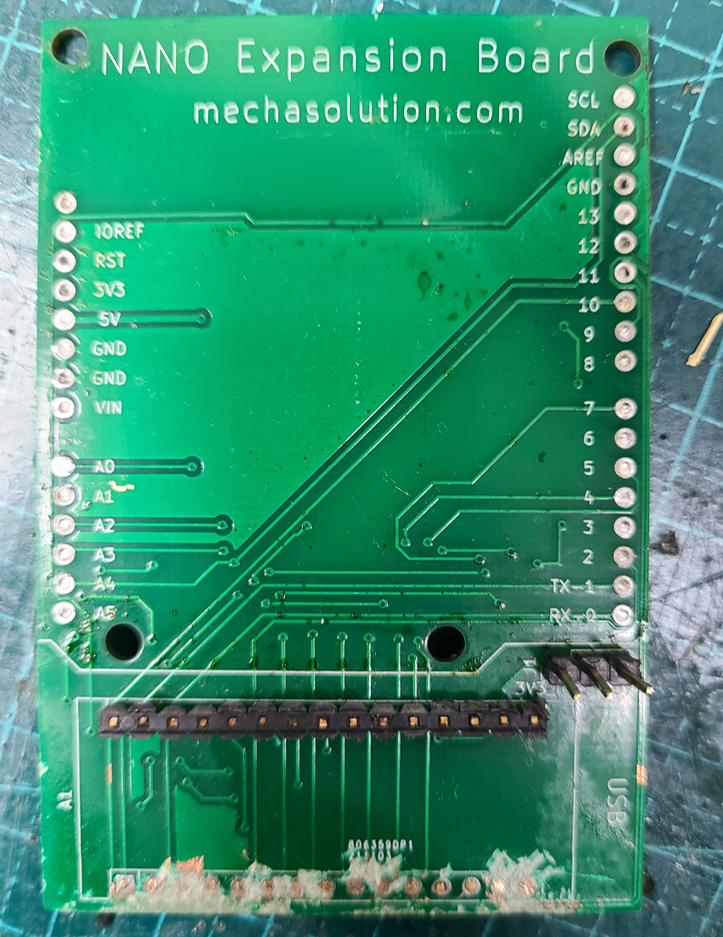

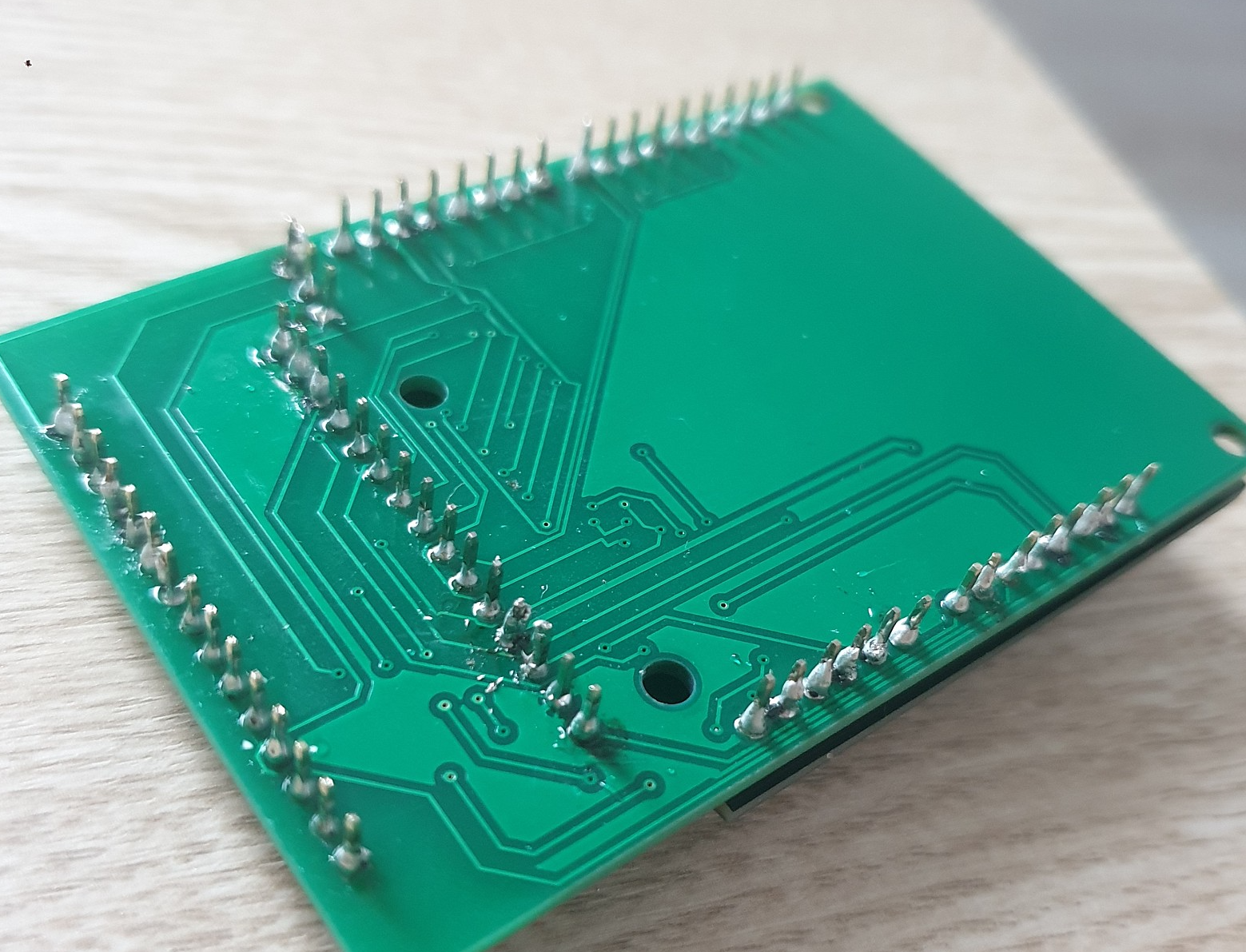

아래와 같이 헤더 소켓없이 한 번에 솔더링 해서 사용하는 경우로 비슷한 사례가 4~5번 정도 있었습니다.

이렇게 사용할 경우, 하드웨어 솔더링을 잘못하거나 아두이노 보드의 VBUS를 5V에 연결하지 않고 붙여 버렸거나, 쇼트가 발생했을 경우 LTE CATM1 내장형 모뎀, 쉴드, 나노확장보드, 아두이노 보드까지 모두 버려야 하는 경우가 발생합니다.



비슷한 4번의 사례에서 각각 쇼트, 아두이노 보드 고장, 내장형 모뎀과 쉴드보드 연결 실수와 같은 이슈로 인해 4번 모두 통째로 폐기처분 했습니다.



이런 구조를 잡은 이유는 아래와 같습니다.

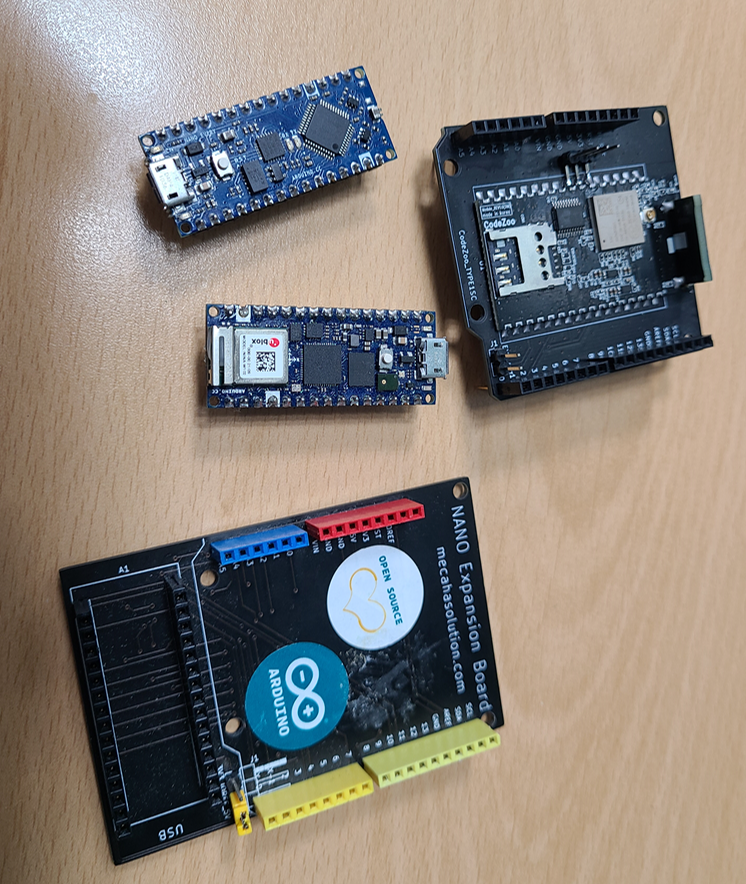

LTE CATM1 내장형 모뎀과 쉴드보드, 아두이노 나노보드,  Nano to UNO 확장보드

1. 다양한 아두이노 보드를 필요에 맞춰서 교체해서 사용 할 수 있습니다.

8비트 5V 입출력을 사용할 수 있는 Nano Every 보드, 듀얼코어 32비트를 사용할 수 있는 Nano RP2040 보드, 블루투스 5.1, Edge AI을 사용할 수 있는 Nano BLE Sense, Nano 33 IoT 보드까지 필요한 작업에 맞춰서 교체해서 사용할 수 있고 사용자의 부주의로 보드가 망가졌을 경우에도 망가진 부분만 교체할 수 있습니다.



2. LTE CATM1 내장형 모뎀을 쉴드에 장착해서 아두이노 보드 외에도 펌웨어 개발보드에 바로 사용할 수 있습니다.

펌웨어 개발보드도 요즘 Arduino UNO Header를 지원합니다. 해당 헤더에 바로 장착 가능하므로 LTE CATM1 내장형 모뎀을 이용한 펌웨어 개발에 활용할 수 있습니다.



3. 각각 하드웨어 디버깅을 할 수 있습니다. 솔더링에 익숙하지 않은 개발자의 경우 다양한 실수를 할 수 있습니다. 각각 부품들이 분리되어 있어서 부분별로 디버깅해서 문제사항을 발견하고 수리할 수 있습니다.



하지만, 이 모든것이 하나로 합쳐서 솔더링 해버리면... 분리할 수 없어서 수리가 불가능합니다. ㅜㅜ
