[vodafone] Quectel EC800G-CN (LTE Cat 1 bis)

Quectel Communications에서 출시한 LTE Cat 1 bis 무선 통신 모듈이 코드주에 입고되었습니다.
최대 10Mbps의 다운로드 속도와 최대 5Mbps의 업로드 속도를 지원하며, 기존 LTE, LTE CATM1 제품군에 비해 저렴한 가격으로 공급되어 요즘 인기가 많은 제품입니다.

• M2M 및 IoT 애플리케이션을 위해 설계된 LTE Cat 1 bis 무선 통신 모듈
• 광범위한 LTE 네트워크 커버리지
• 풍부한 기능 인터페이스
• Wi-Fi 스캔 위치 지정 지원
• DFOTA 지원
• VoLTE 지원(선택 사항)
• 높은 비용 성능


국내는 KC인증과 SKT, KT, U+ 인증을 모두 통과한 후 정식 출시 되었습니다.

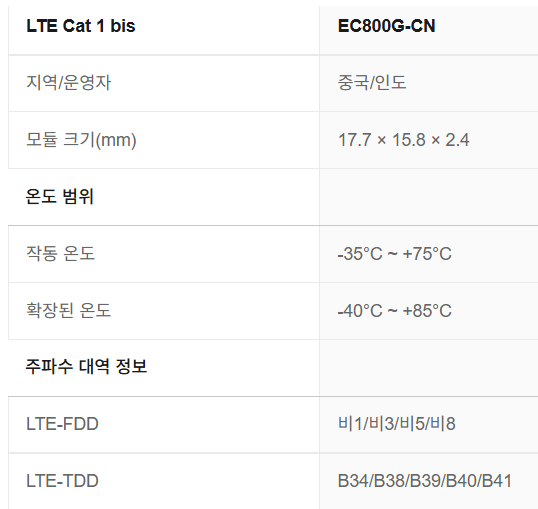

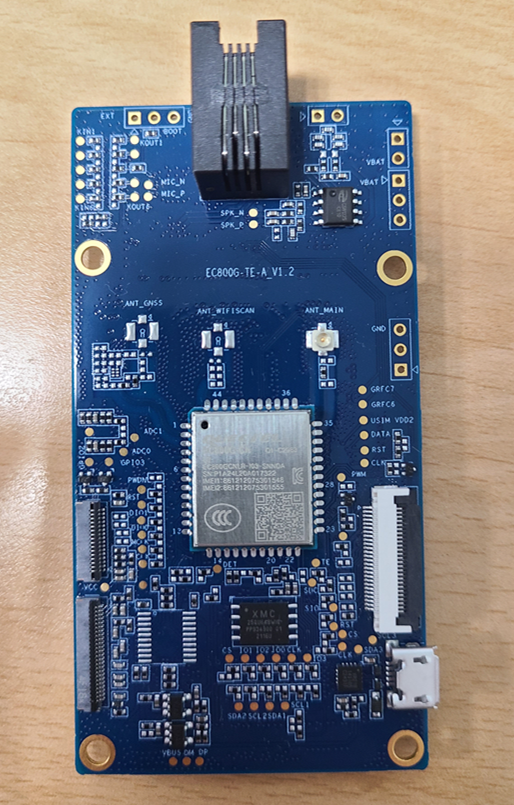

아래와 같은 형태의 EVM add-on Board 형태의 제품이 들어 왔는데, 여기에 Quectel EVM base-board를 연결해서 사용해야 합니다.

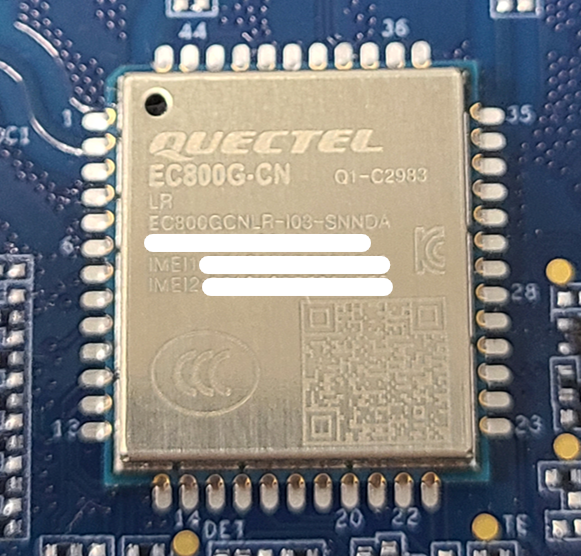

EC800G-CN 모듈을 확대해서 촬영 했습니다. (시리얼, IMEI정보는 블라인드 처리 했습니다)
우측에 KC마크가 보입니다. 모듈은 17.7mm x 15.8mm (가로 x 세로) 크기라 아담한 사이즈입니다.

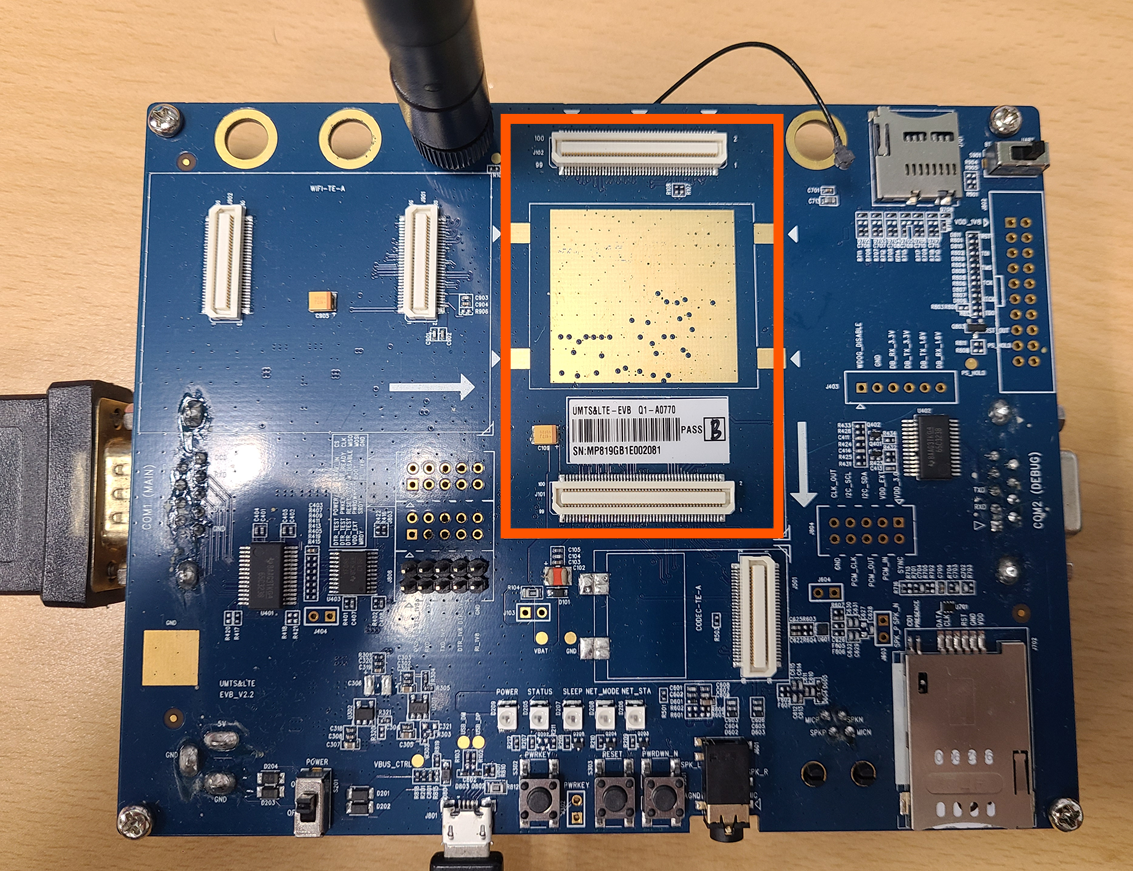

모듈보드는 Quectel EVM base-board의 아래 사각형 부분에 커넥터로 연결 합니다.

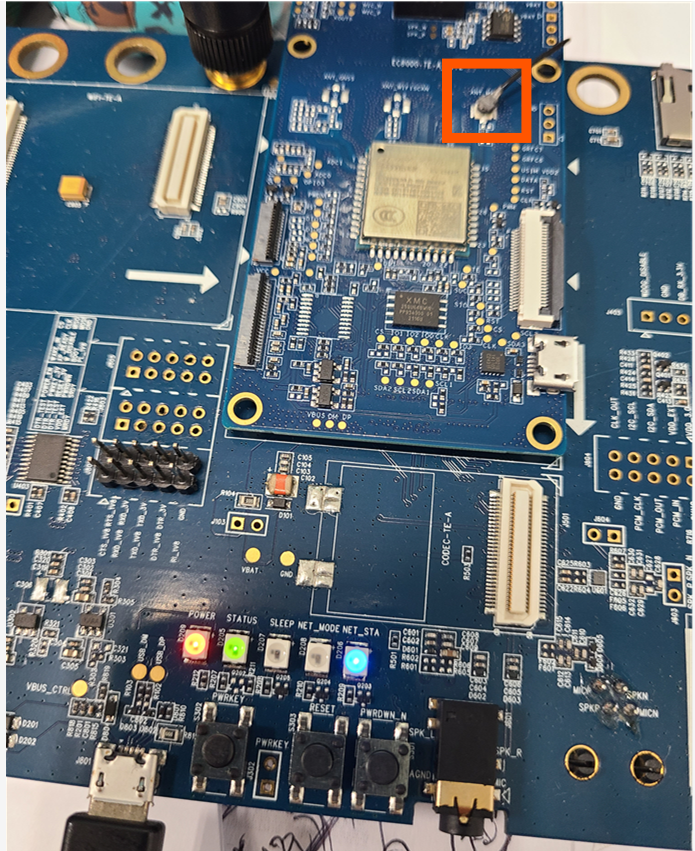

보드연결 후 LTE 안테나까지 꼽았습니다.

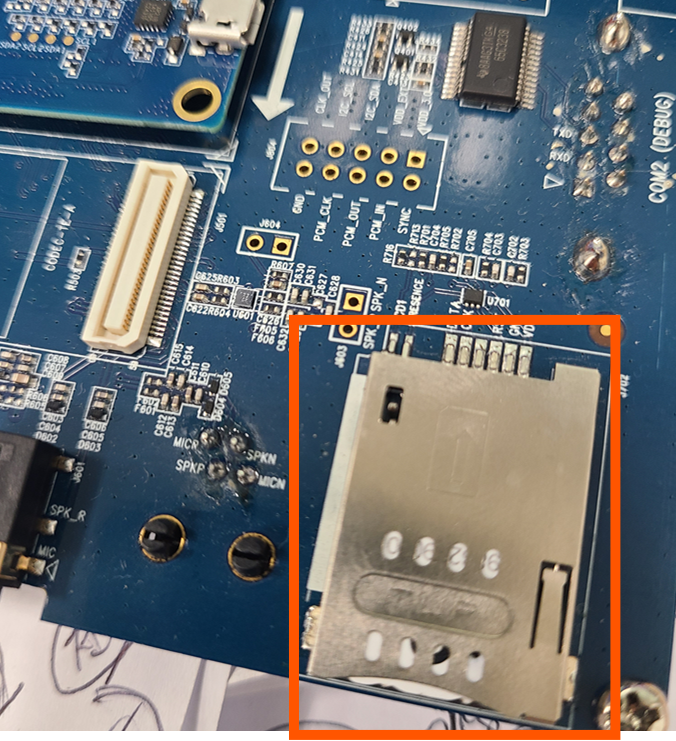

vodafone IoT 유심카드는 baseboard 오른쪽 하단에 꼽았습니다.



모뎀보드에 USB케이블로 PC에 연결 후 아래 영상과 같이 전원을 켜 줍니다.



아래 내용을 참고해서 USB Driver 설치와 유심 APN을 설정 합니다.

[vodafone] Quectel EG915U-EU 모듈 유심 연동 테스트


윈도 환경에서 RNDIS를 이용해서 LTE Cat 1 bis 모뎀을 이더넷으로 동작시키려면 아래와 같은 AT커맨드를 실행합니다.
AT+QCFG="usbnet", 3      //3일 경우 RNDIS 모드 설정, 1일 경우 ECM모드 설정
AT+QNETDEVCTL=1,1,1  //NET DEVICE를 활성화 합니다.

ECM, RNDIS 통신 모드에 대해서 궁금하시면 아래 내용을 참고하시기 바랍니다.

Cellular USB Net (ECM, RNDIS)에 대하여


이렇게 설정을 마치고 윈도 네트워크 연결을 확인해 보면 모뎀장치가 이더넷 디바이스로 잡혔지만 인터넷 연결은 되지 않는 상태입니다. 이 부분에 대해서 Quectel 담당하시는 분과 함께 확인해 봤는데, Quectel의 경우 처음 설치한 USB드라이버에 추가로 USB RNDIS드라이버를 설치해야 RNDIS로 윈도에서 통신이 가능한 것을 확인할 수 있었습니다.
Quectel window RNDIS 드라이버가 필요하시면 코드주로 메일 주세요. (아래 연락처)

RNDIS 드라이버 설치 후 모뎀으로 인터넷 연결 후 window11에서 fast.com 속도테스트를 진행했습니다.
다운로드 6.8 Mbps, 업로드 3.4 Mbps 속도가 측정되었습니다.



이번에는 모뎀을 ECM모드로 설정해서 우분투 PC에서 인터넷 연결을 테스트 해보겠습니다.

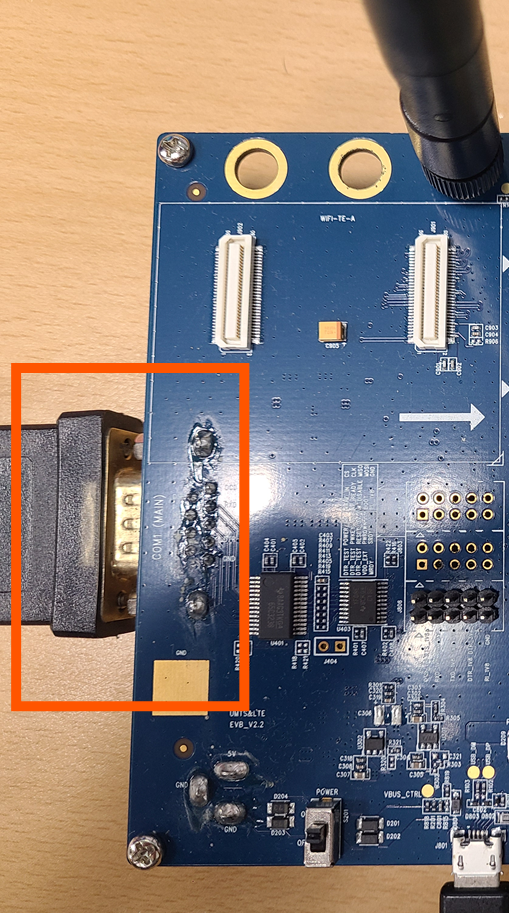

 baseboard 좌측에 있는 USB to Serial을 우분투 PC에 연결하고 USB케이블도 연결합니다.

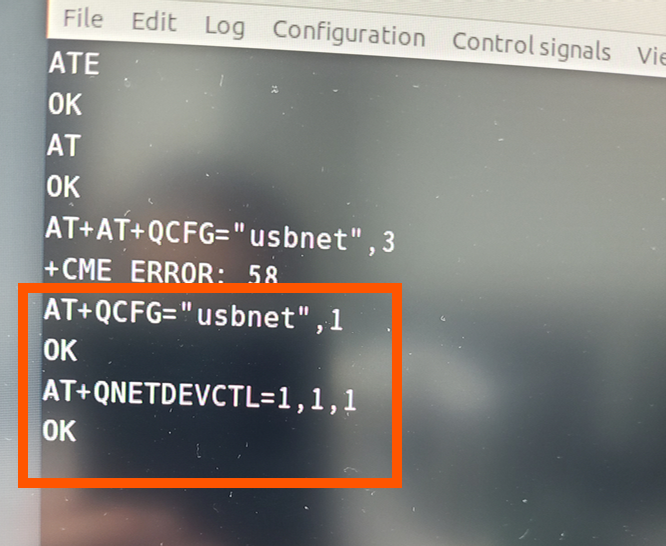

AT커맨드는 USB to Serial (/dev/ttyUSB0)로 Terminal프로그램을 열어서 아래와 같이 입력했습니다.
AT+QCFG="usbnet", 1      //1일 경우 ECM모드 설정
AT+QNETDEVCTL=1,1,1  //NET DEVICE를 활성화합니다.


위와 같이 커맨드 설정 후 우분투 우측 상단의 네트워크 연결설정 화면을 확인하면 아래와 같이

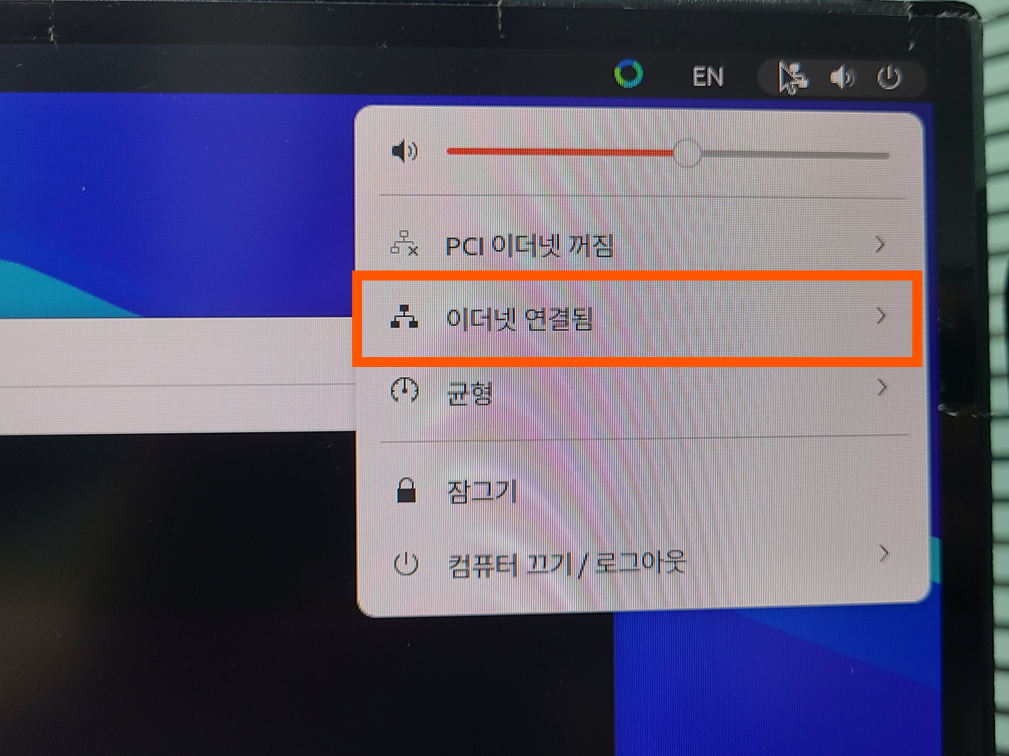

이더넷 연결됨 표시로 변경되었습니다. PCI 이더넷(유선랜)은 꺼짐 설정했습니다.

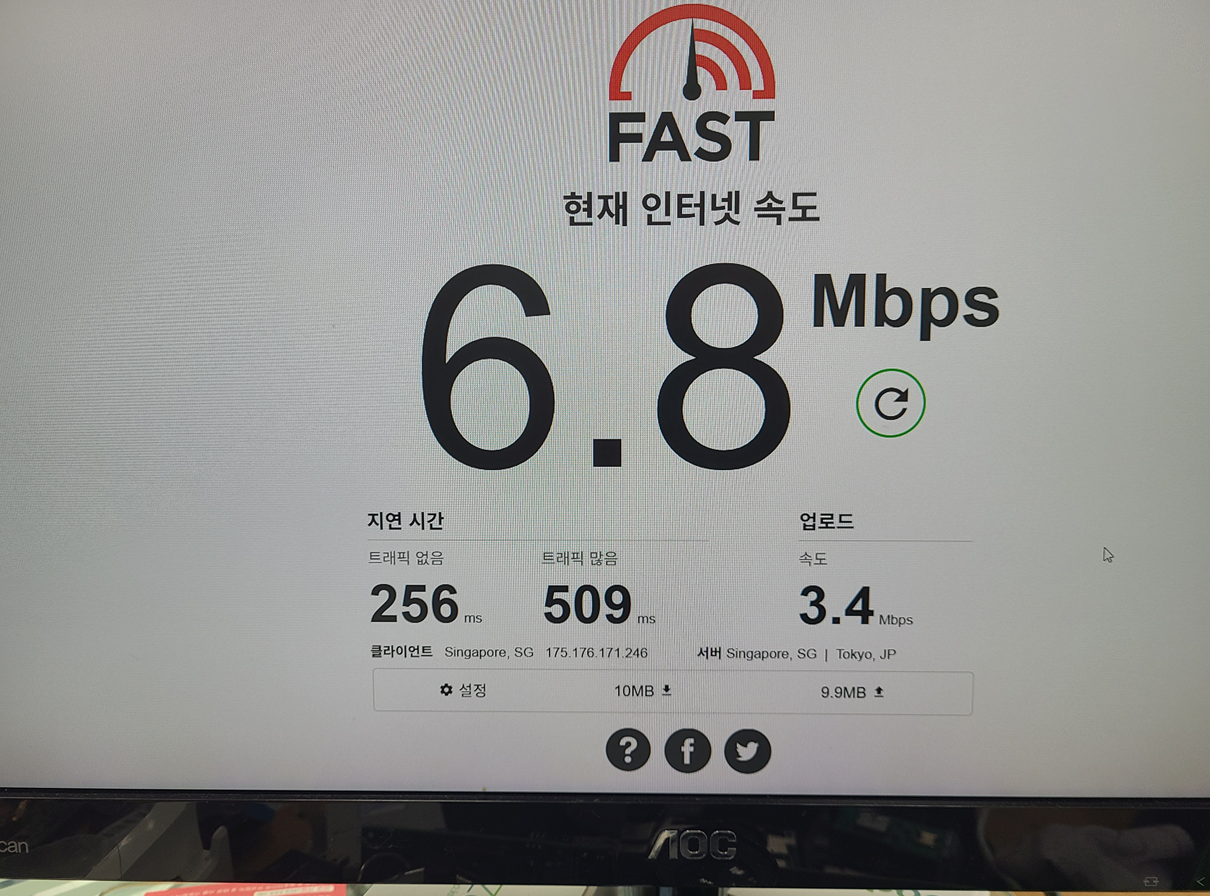

이 상태로 fast.com에서 속도테스트를 진행했습니다.


Quectel EC800G-CN (LTE Cat 1 bis) 모듈을 사용해서 리눅스 시스템에서 ECM 프로토콜, 윈도 시스템에서 RNDIS 프로토콜 모두 잘 동작하는 것을 확인할 수 있었습니다.
