RS232-TTL + CZ-ME310G1 Modem 테스트 하기

RS232 포트 연결을 통해 LTE CATM1 모뎀 테스트 하기 위한 방법을 정리했습니다.



1. 준비물

- USB To TTL or Power Supply : 모뎀과 RS232-TTL 모듈 전원 공급을 위해 필요합니다. cp2102 IC가 탑재된 저렴한 모듈을 사용했습니다. ( https://www.devicemart.co.kr/goods/view?no=1324910 )

- RS232-TTL 모듈 : 모뎀 TTL 신호를 RS232신호로 변환하기 위해 사용합니다.

DFRobot RS232-TTL ( https://www.devicemart.co.kr/goods/view?no=1067177 ), (저렴한 모듈이 구해지면 내용 추가 예정)

- CZ-ME310G1 Modem ( https://mechasolution.com/shop/goods/goods_view.php?goodsno=607401 )

- RS232 케이블 : USB to RS232 케이블을 사용했습니다.



2. 연결 방법

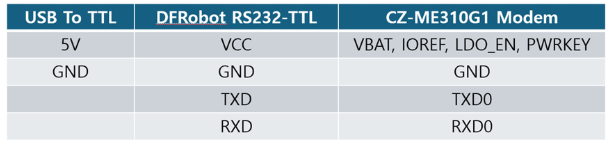

USB To TTL + DFRobot RS232-TTL + CZ-ME310G1 Modem을 아래 표와 같이 행기준으로 연결합니다.

ex) USB To TTL(5V) + DFRobot RS232-TTL(VCC) + CZ-ME310G1 Modem(VBAT + IOREF + LDO_EN + PWRKEY)



브래드보드를 이용해서 연결 후 테스트 했습니다.

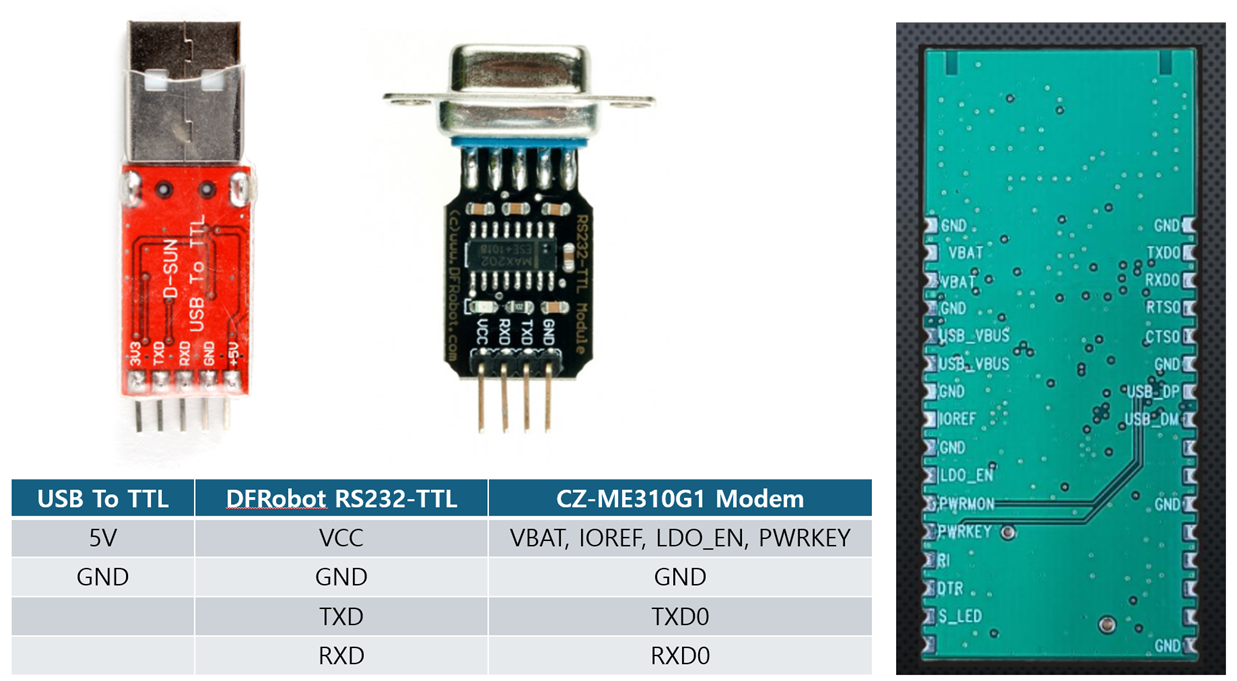

결선도

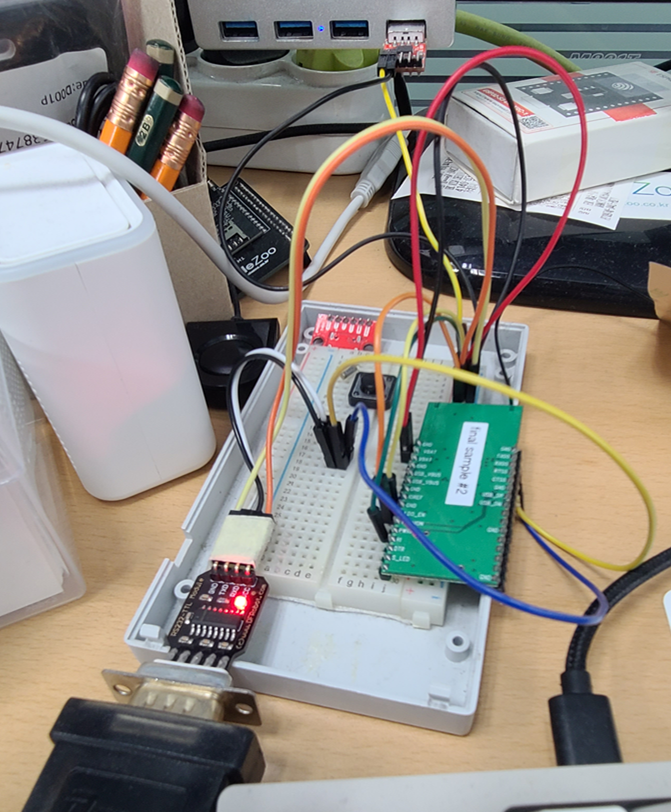

브래드 보드를 이용해서 연결한 사진

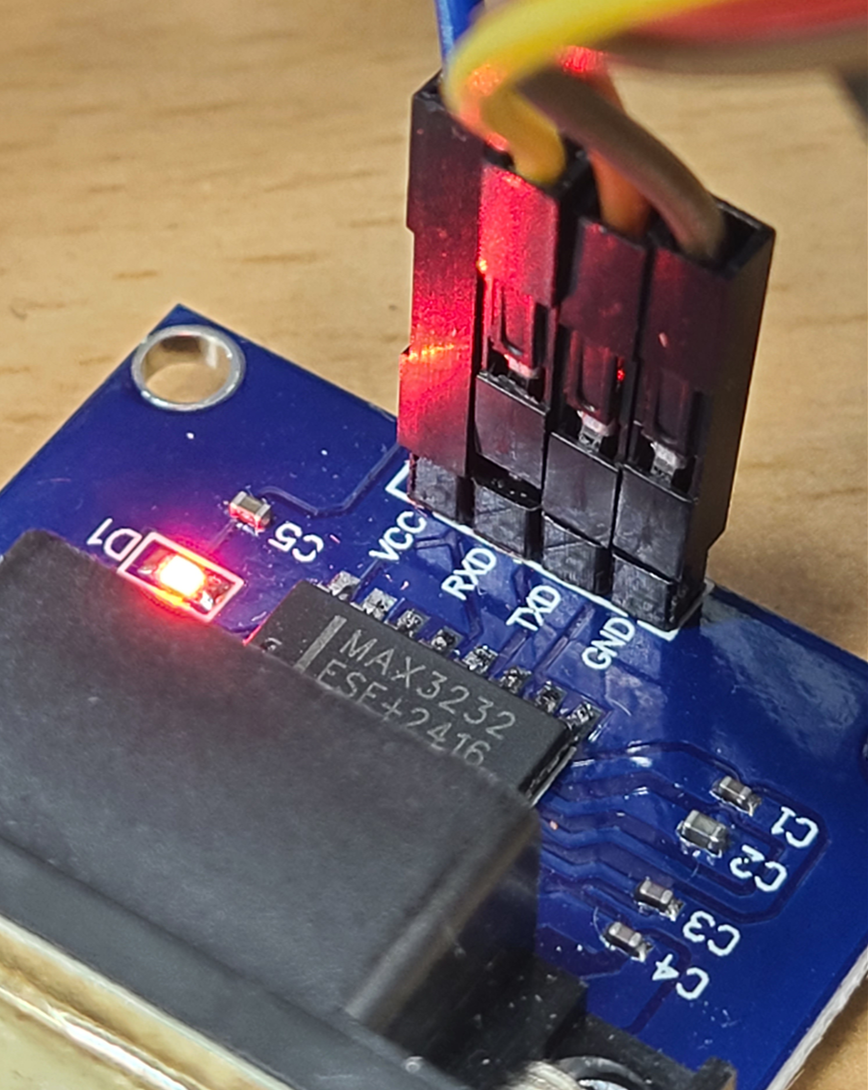

연결을 마치고 USB To TTL을 연결하면 RS232-TTL 모듈에 LED가 켜집니다.

이제 터미널 프로그램을 이용해서 RS232포트를 오픈 후 AT커맨드를 이용해서 모뎀을 테스트할 수 있습니다.

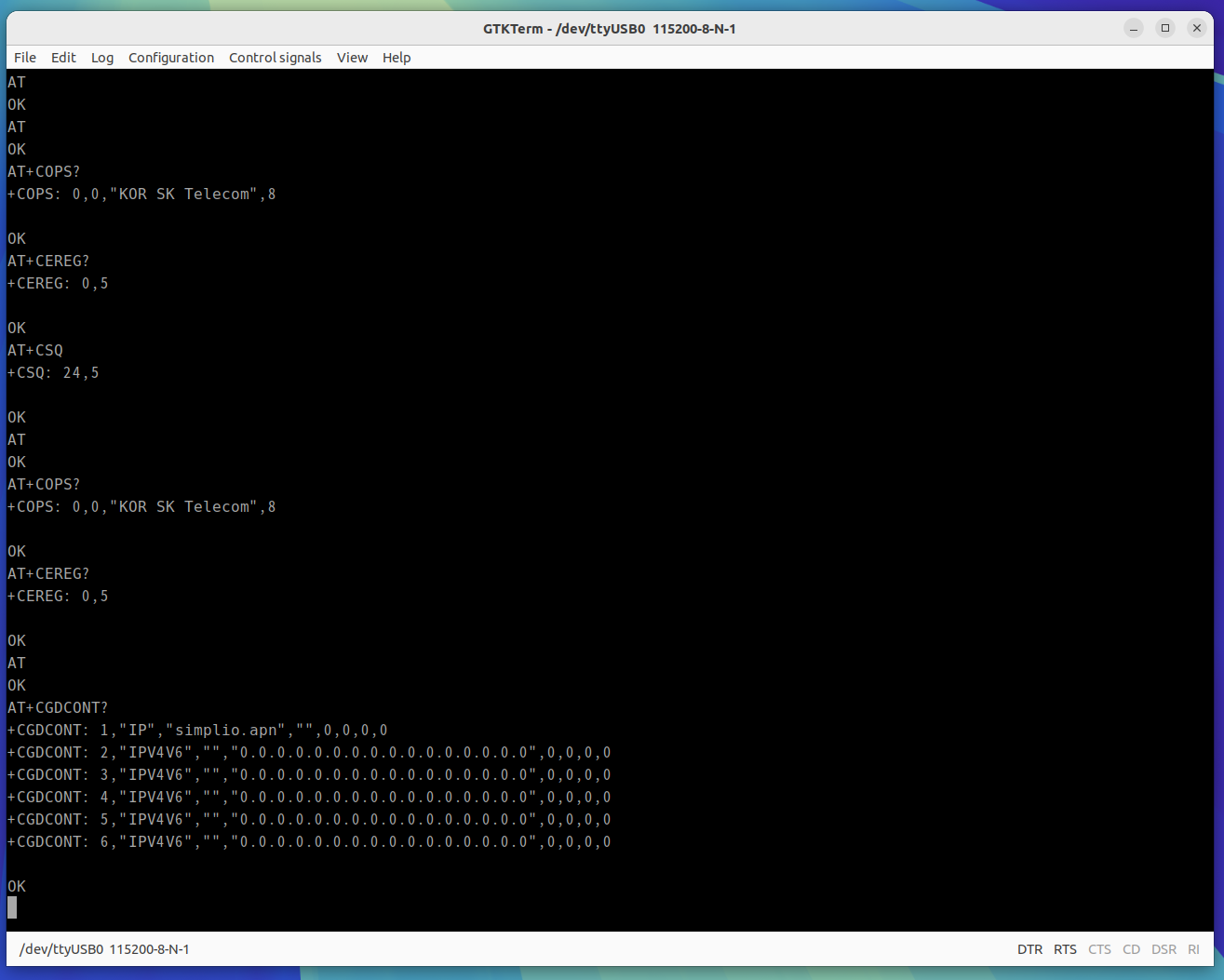

AT커맨드 테스트 화면
