ESP32-S3 Board를 모뎀에 연결 할 수 있는 액세서리를 준비 했습니다.

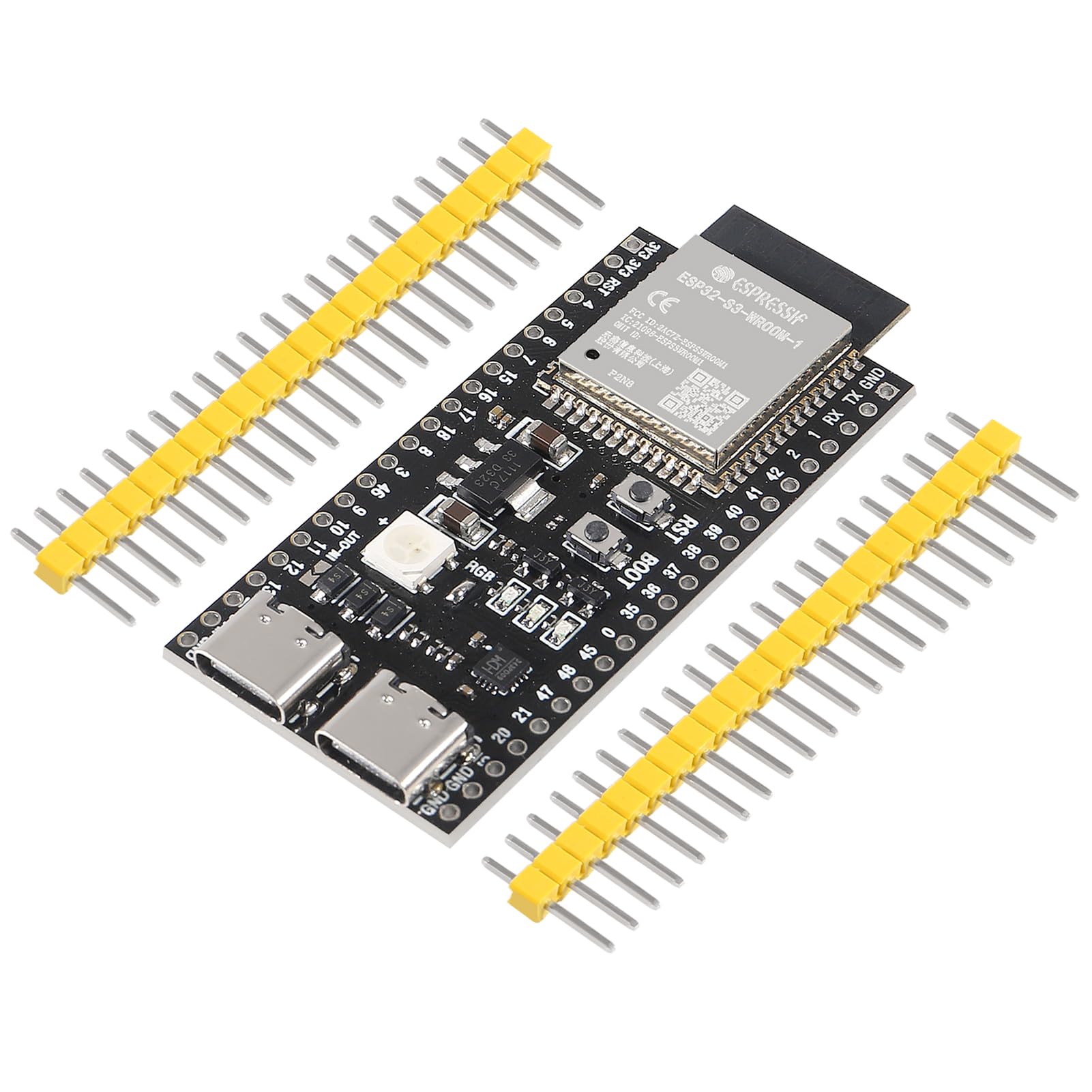

ESP32-S3-N16R8 Board



최근 ESP32-S3 보드를  다양한 분야에서 많이 사용하고 있습니다. ESP32-S3는 기존 ESP32와 비교하여 아래와 같은 장점들이 있습니다.



ESP32-S3는 기존 ESP32의 후속 모델로, AI(벡터) 연산 성능, USB 직접 연결, 메모리 확장성, 보안성 측면에서 대폭 향상된 칩입니다. 핵심 우수성을 요약하면 다음과 같습니다.

1. AI 및 DSP 연산 속도 향상
Xtensa LX7 듀얼코어로 업그레이드되었으며 벡터 명령어(Vector Instructions)를 지원합니다. 이를 통해 딥러닝(TinyML), 음성 인식, 이미지 처리 등의 연산 속도가 기존 ESP32 대비 훨씬 빠릅니다.

2. 네이티브 USB (USB OTG) 지원
USB 1.1 OTG 컨트롤러가 내장되어 별도의 USB-to-UART 변환 칩(CP2102, CH340 등) 없이 PC와 직접 통신할 수 있으며, 키보드/마우스(HID)나 USB 저장장치 기능도 직접 구현할 수 있습니다.

3. 더 많은 GPIO 및 고속 메모리 지원
사용할 수 있는 GPIO 핀 수가 최대 45개로 늘어났고, 더 고속인 Octal SPI Flash 및 PSRAM을 지원합니다. 대용량 데이터를 다루거나 고해상도 디스플레이, 카메라 모듈을 제어할 때 유용합니다.

4. 하드웨어 보안 기능 강화
AES-128/256, RSA 기반 보안 부팅(Secure Boot)뿐만 아니라 디지털 서명(Digital Signature) 모듈과 HMAC 하드웨어가 탑재되어 디바이스 암호화 키 보호와 데이터 보안이 대폭 강화되었습니다.

5. Bluetooth 5 (LE) 지원
ESP32(Bluetooth 4.2) 대비 더 긴 전송 거리(Long Range)와 높은 데이터 전송률(2Mbps)을 지원하는 Bluetooth 5 (LE)가 적용되었습니다. (단, S3는 클래식 블루투스를 지원하지 않고 BLE 전용입니다.)

음성/영상 처리, TinyML 기반 온디바이스 AI, USB 기기 제작, 대용량 그래픽 디스플레이 제어가 필요하다면 ESP32-S3가 훨씬 뛰어난 선택입니다. 여기에 더해 이제는 가격도 저렴해져서 ESP32와 비슷한 가격으로 위에서 언급한 다양한 기능들을 사용할 수 있습니다. 그래서 ESP32-S3 개발보드에 CZ-ME310G1모뎀을 연결할 수 있는 액세서리를 준비했습니다.



아래는 설계한 회로도 입니다.



- ESP32-S3 개발보드에서 제공하는 I/O를 모뎀에 연결하는 I/O를 제외하고 모두 헤더핀 처리 했습니다.

- 기본적인 Serial, I2C, SPI, ADC는 ESP32 Arduino Package에 맞춰서 할당했습니다.



esp32-s3-codezoo.pdf

0.13MB

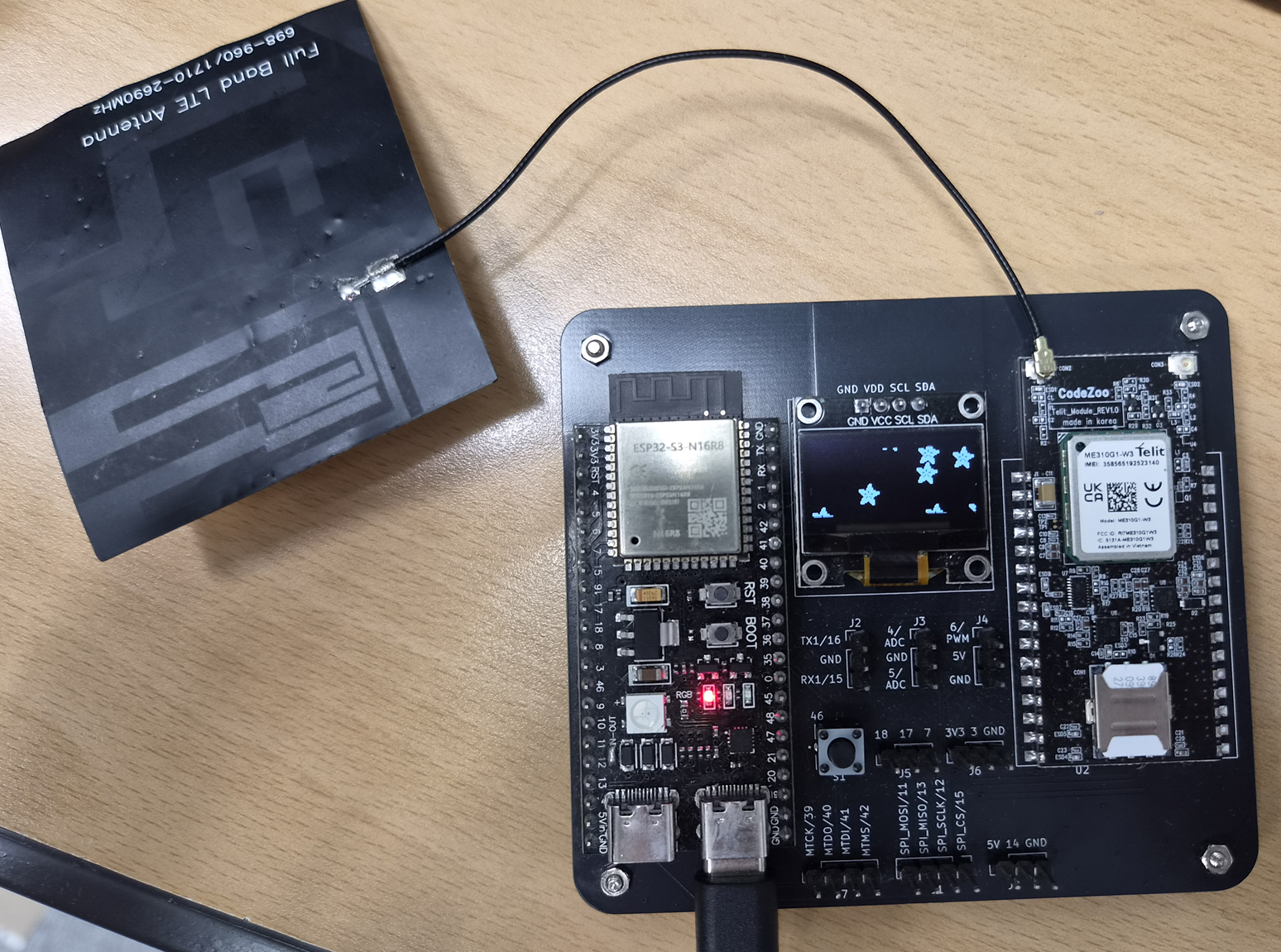

CZ-ME310G1모뎀과 연결한 사진입니다.



동작영상입니다.

https://youtu.be/5rxIoRBeyjE





ESP32-S3 액세서리 보드 생산은 모두 마무리되었고, 코드주 스마트스토어에서 판매합니다.

많은 이용 부탁 드립니다.
