[CZ-ME310G1] Arduino ESP32, ESP32S3 example upload

CZ-ME310G1모뎀 라이브러리에서 제공하는 통신을 포함한 다양한 기능을 ESP32, ESP32-S3에서 사용할 수 있도록 example을 업로드했습니다.

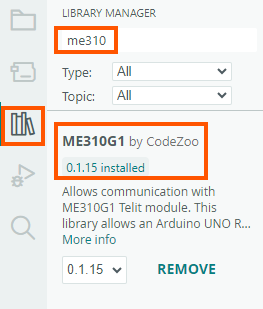

 ME310G1 Arduino Library 0.1.15 버전 이상 다운로드 하시면 사용하실 수 있습니다.

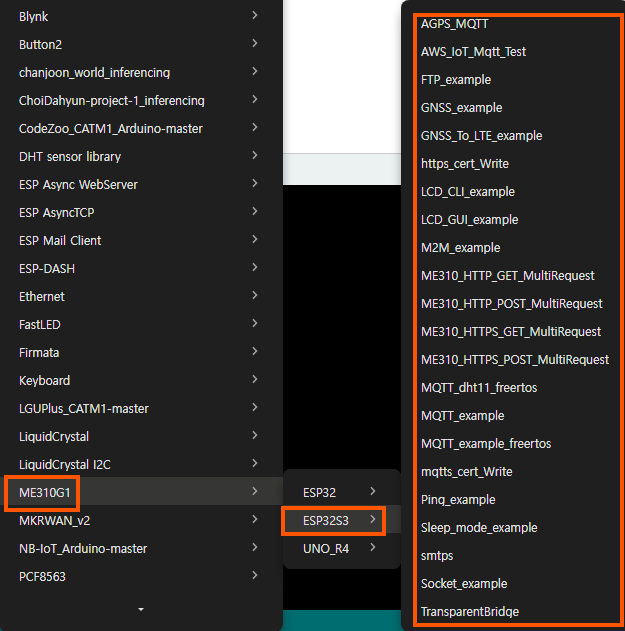

라이브러리를 설치하면 ESP32, ESP32S3에서 각각 아래와 같은 example을 선택해서 사용하실 수 있습니다.



ESP32와 CZ-ME310G1모뎀은 아래와 같이 하드웨어가 연결되어 있는 것을 전제로 example이 구성되어 있습니다.

ESP32 5V ------------ MODEM VBAT ESP32 3V3 ---------- MODEM IOREF ESP32 GND --------- MODEM GND ESP32 GPIO16 ----- MODEM TXD ESP32 GPIO17 ----- MODEM RXD ESP32 GPIO5 ------ MODEM LDO_EN ESP32 GPIO18 ---- MODEM PWRKEY



배선 없이 LTE CATM1 ESP32 IoT 보드를 사용하실 수 있습니다.

ESP32_IoT_Board_sch.pdf

0.10MB



esp32 --> ESP32 Dev Module을 선택합니다.

https://smartstore.naver.com/codezoo/products/8514695472

LTE CATM1 ESP32 IoT 보드 : codezoo





ESP32-S3와 CZ-ME310G1모뎀은 아래와 같이 하드웨어가 연결되어 있는 것을 전제로 example이 구성되어 있습니다.

ESP32-S3 5V ------------ MODEM VBAT ESP32-S3 3V3 ---------- MODEM IOREF ESP32-S3 GND --------- MODEM GND ESP32-S3 GPIO37 ----- MODEM TXD ESP32-S3 GPIO38 ----- MODEM RXD ESP32-S3 GPIO1 ------- MODEM LDO_EN ESP32-S3 GPIO2 ------- MODEM PWRKEY ESP32-S3 GPIO21 ------ MODEM DTR



배선 없이 LTE CATM1 ESP32-S3 IoT 보드를 사용하실 수 있습니다.

esp32-s3-codezoo.pdf

0.13MB

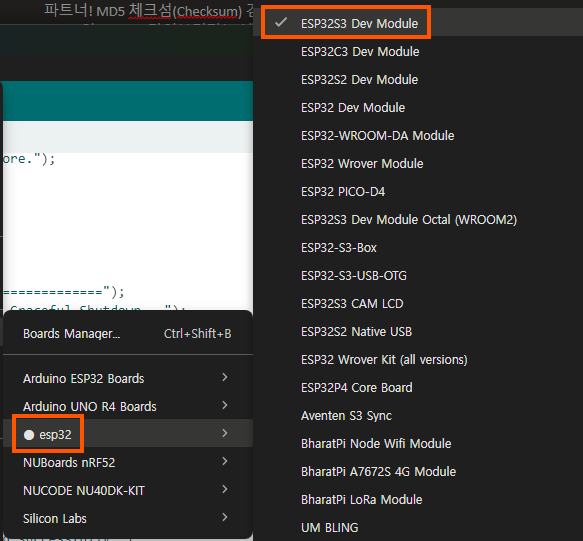

esp32 --> ESP32S3 Dev Module을 선택합니다.

https://smartstore.naver.com/codezoo/products/13695926869

LTE CATM1 ESP32-S3 IoT 보드 : codezoo
