테스트 지그(jig) 제작

테스트 지그는 왜 필요할까요?

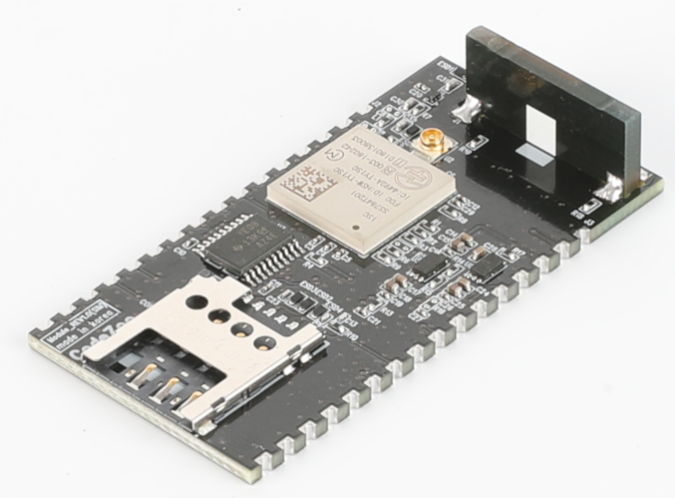

CodeZoo LTE CATM1 내장형 모뎀



코드주에서 판매하는 LTE CATM1 내장형 모뎀은 PCB타입의 제품이기 때문에 실제 조립 해서

전원을 공급하지 않으면 성능을 테스트할 수 없습니다. 하지만 생산과정에서 불량이 발생할 수

있기에 조립 없이 테스트할 수 있도록 결합할 수 있는 도구(?)가 필요합니다.

이를 테스트 지그(Test Jig)라고 합니다.



아래 지그를 전문적으로 생산하는 포인원사의 홈페이지 내용을 일부 인용하였습니다.



자료출처 : 포인원 홈페이지 ( http://in1jig.cafe24.com/?page_id=743 )

테스트 지그란?

• 용도 : 제품의 시리얼 넘버별 다운로딩 및 PCB 성능 테스트 및 쇼트 검사에 쓰인다.

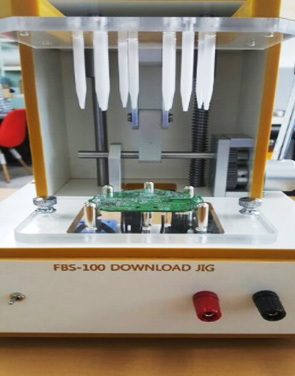

• 종류 : 간이 검사지그 (레버 및 락가이드현) / 실린더 타입 (스위치 및 LCD화면)

제작 시 특이점 및 특징

• 단가 별 수동/ 자동 선택을 하며 PCB 와 TEST 핀의 얼라인 및 쇼트 방지를 기본으로 한다
• 사용자의 용도에 따라 다른 PCB 와의 연결 및 배선을 한다
• 특징용도에 따라 옵션이 가능(도통 검사 / 쇼트 검사 / 성능 테스트 / 펌웨어 用)

자료출처 : http://in1jig.cafe24.com/wp-content/uploads/2019/07/product07_1.jpg

자료출처 : http://in1jig.cafe24.com/wp-content/uploads/2019/07/product07_2.jpg

지그는 PCB상태의 제품 품질 검사와 테스트를 위해서 사용합니다.
LTE CATM1 내장형 모뎀 첫 번째 양산을 진행할 때는 지그를 제작할 충분한 시간이 없는지라 아래와 같이
핀헤더 결합 방식으로 테스트 지그를 제작했습니다.

1차 생산에서 사용했던 지그(자체제작)

위와 같은 방식의 테스트 지그의 경우 제품 탈부착에 어려움이 있고 장시간 사용 시 CATM1 내장형 모뎀과
연결되는 핀의 결합성이 떨어지거나 파손 우려가 있어서 생산을 진행하면서 여러 가지 어려움이 있었습니다.

두 번째 양산을 앞두고 기존 제품의 문제점을 개선하고 생산 테스트 효율을 높일 수 있는 형태로 지그를
제작하기로 결정하고 시중에서 사용되는 여러 제품들을 비교 검토했습니다.

1. 작업성
2. 내구성

두 가지를 검토 기준으로 삼았는데, 작업성을 높이기 위해서는 보드를 손쉽게 조립하고 분해할 수 있어야 하고
내구성을 위해서 핀헤더를 기존 방식이 아닌 새로운 방식으로 연결할 필요가 있었습니다.

최종 선택한 타입은 아래와 같습니다.

PCB Test Terminal



Spring Pin header

여기 사용한 스프링 핀헤더의 경우 핀헤더 내부에 스프링이 장착되어 있어서 외부에서 누르면
전면의 헤더부가 내부로 들어갑니다. 이로 인해 PCB에서 약간의 뒤틀림(?)이 발생해도 가지런하게 연결되어
결합성을 높여줍니다. 물론 핀헤더 전면과 후면은 전기가 통하도록 연결되어 있습니다.

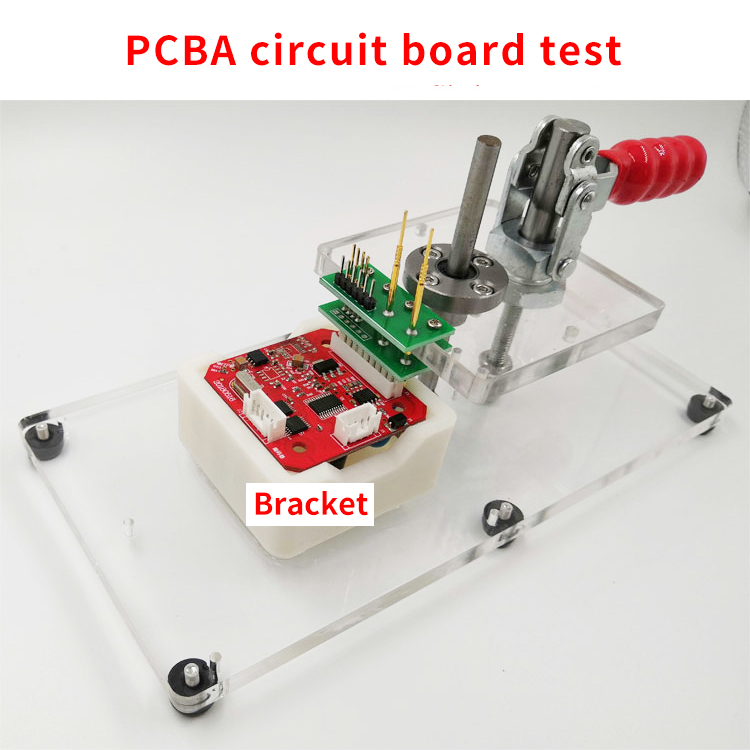

재료 선정 후 LTE CATM1 내장형 모뎀을 정확하게 배치하도록 고정용 브라켓을 제작하고 최종 조립을
완료했습니다. 아래 사진을 참고하시기 바랍니다.

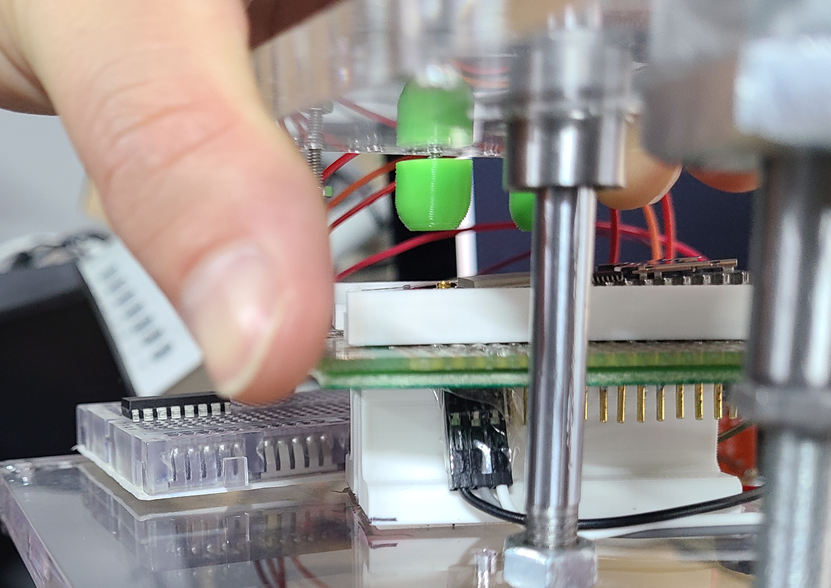

테스트 지그 (Side)

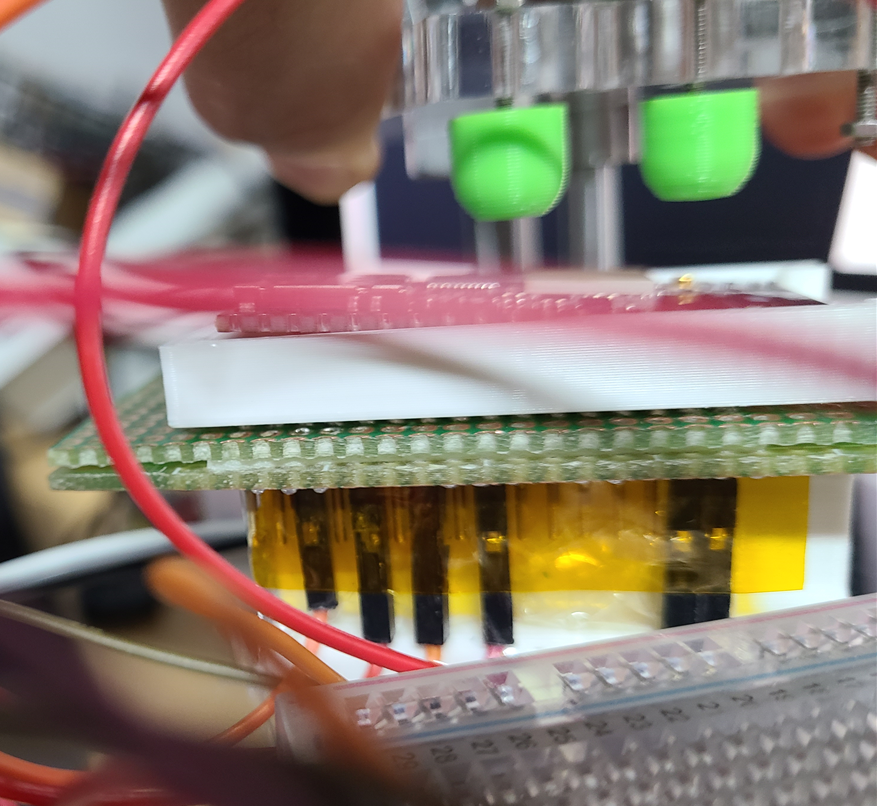

테스트 지그 (Top)

USB TTL GND연결, USB TTL 3.3V연결(VBAT, IO_REF, LDO_EN, MRESET, MWAKEUP)

USB TTL GND연결, USB TTL RX연결(UART0_TX), USB TTL TX연결(UART0_RX)

이제 USB TTL 보드를 통해 전원을 공급하고 PC용 ATCommand툴(QCOM)로 테스트 스크립트를 작성해서
자동화시켰습니다.

전체 테스트 과정은 아래 영상을 참고하시기 바랍니다.

LTE CATM1 내장형모뎀 테스트 지그 동작영상
