Arduino IDE 2.0.2 Working

아두이노 개발 툴이 최근 큰 변화가 있었습니다.



일반 아두이노를 위한 Arduino Sketch와 산업용 아두이노를 위한 Arduino IDE (2.0 beta)가 드디어 하나로 합쳐지게 되었습니다.

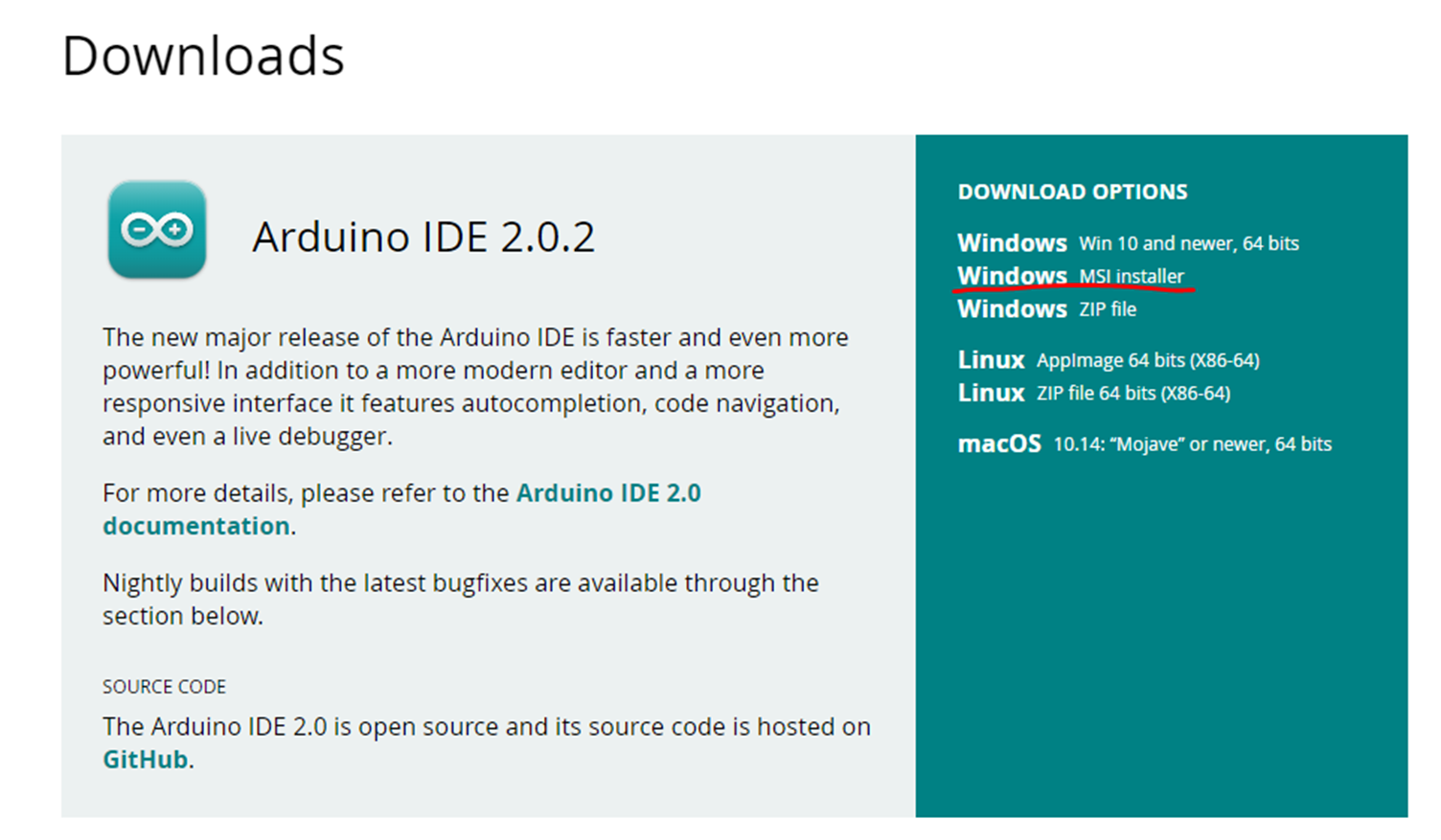

새로운 아두이노 개발환경 (https://www.arduino.cc/en/software)

관련해서 기존 코드주에서 배포하고 있는 LTE CATM1 내장형 모뎀 Arduino Open Source Library가 새로운 아두이노 개발환경에서 잘 동작하는지 확인하는 작업을 진행했습니다.



오늘 작업에 참여한 보드들은 아래와 같습니다.

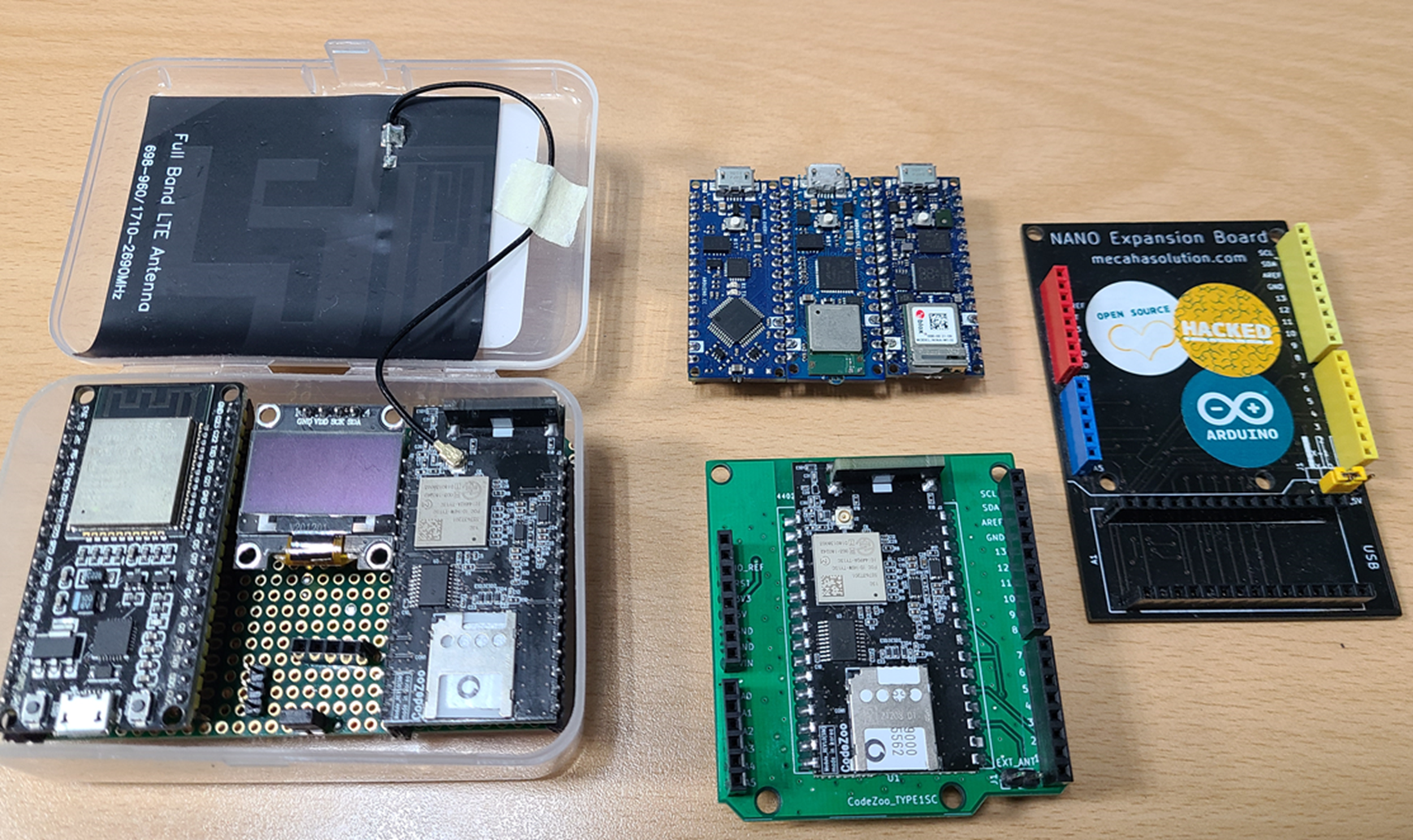

왼쪽부터 ESP32 DevBoard, Arduino Nano Every, Arduino Nano 33 IoT, Arduino Nano RP2040을 사용해서 테스트를 진행 했습니다. LTE CATM1 내장형 모뎀은 아두이노 쉴드 액세서리 보드와 나노 to 우노 확장 보드를 사용했습니다.

테스트에 사용한 장비들

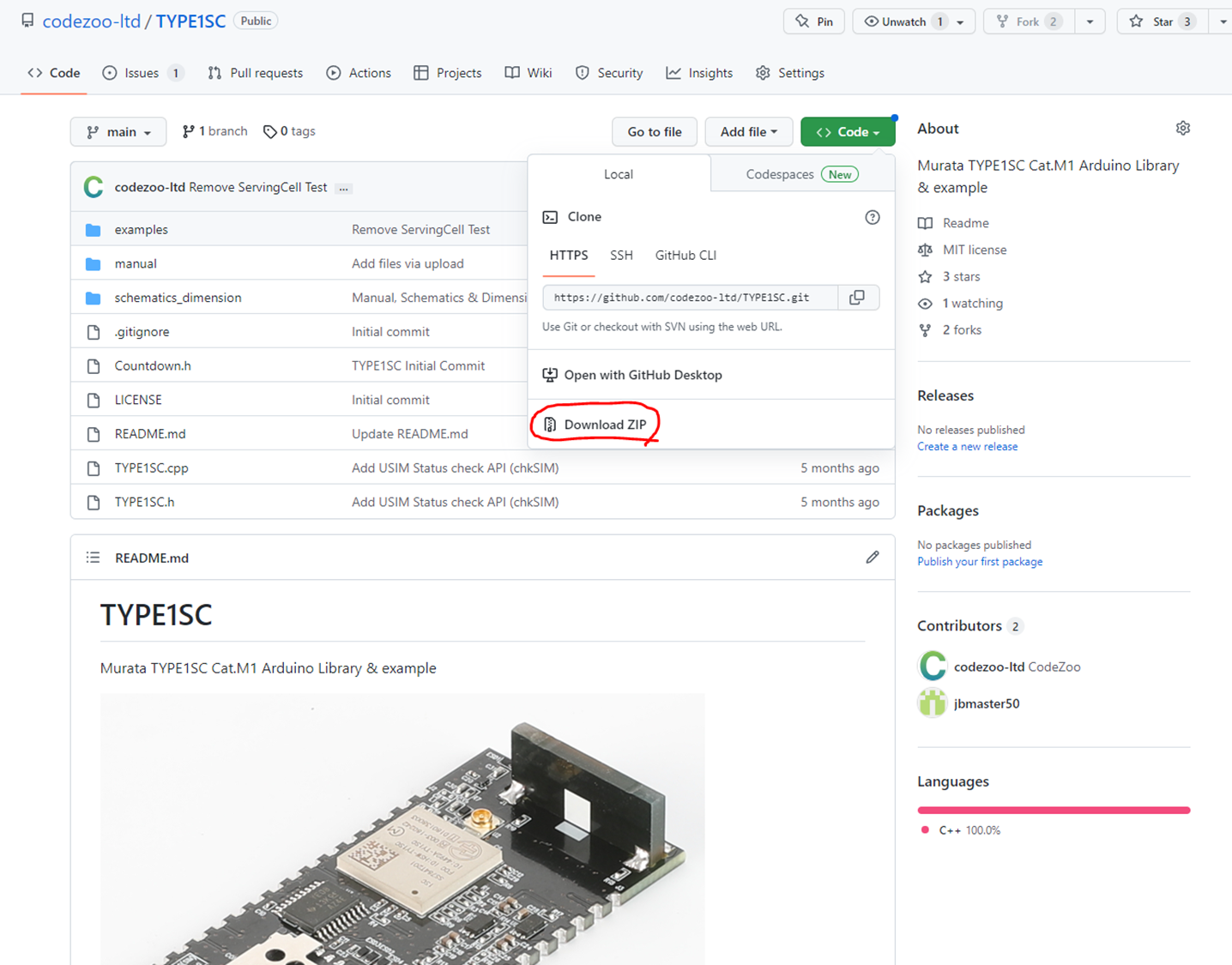

먼저 LTE CATM1 내장형 모뎀용 아두이노 오픈소스 라이브러리를 다운로드 합니다.

https://github.com/codezoo-ltd/TYPE1SC/

Code --> Download ZIP --> 내 다운로드 폴더에 ZIP파일 다운로드

이제  새로운 Arduino IDE 2.02를 실행해서 라이브러리를 설치 합니다.

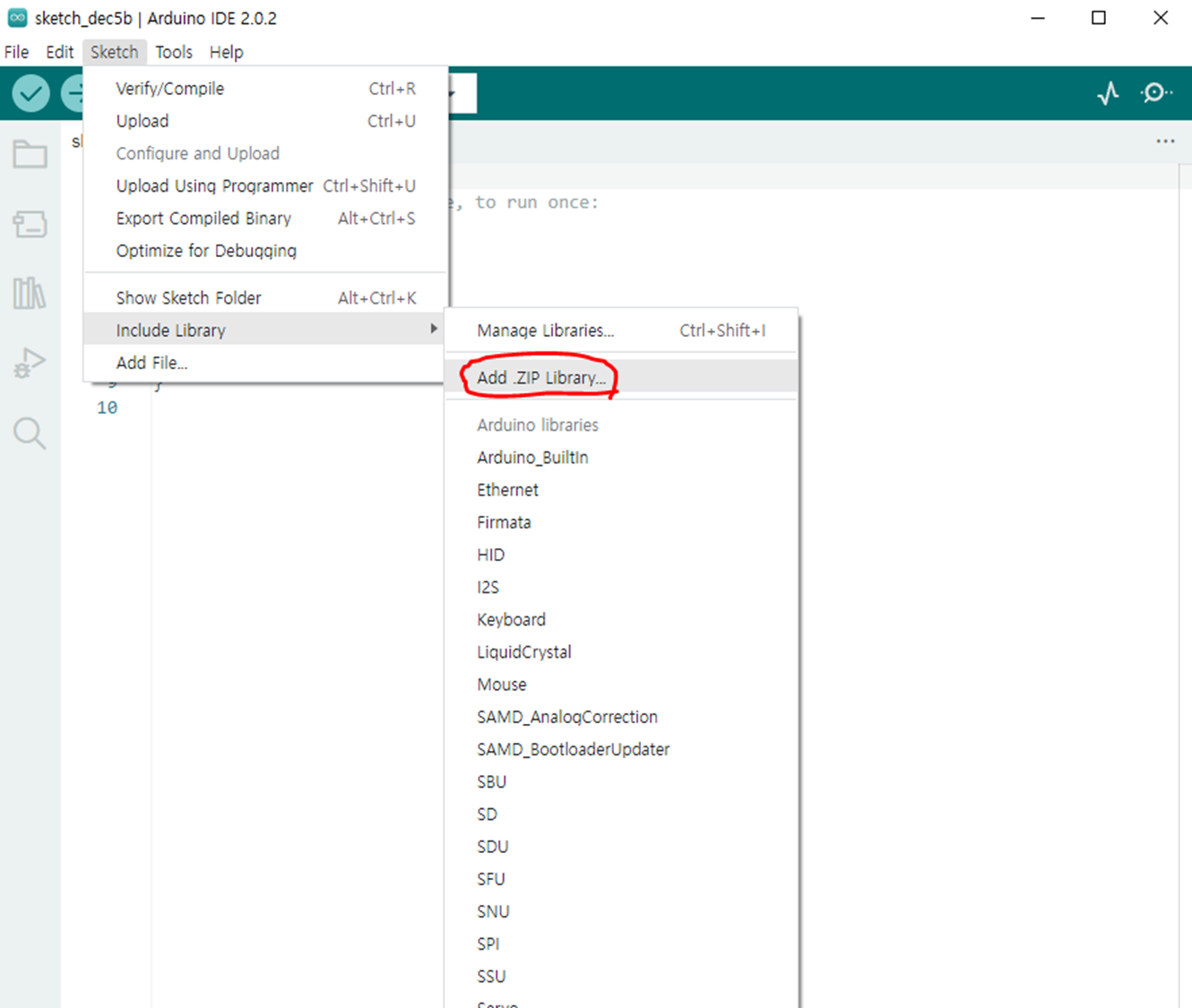

Sketch --> include Library --> Add .ZIP Library.. 실행

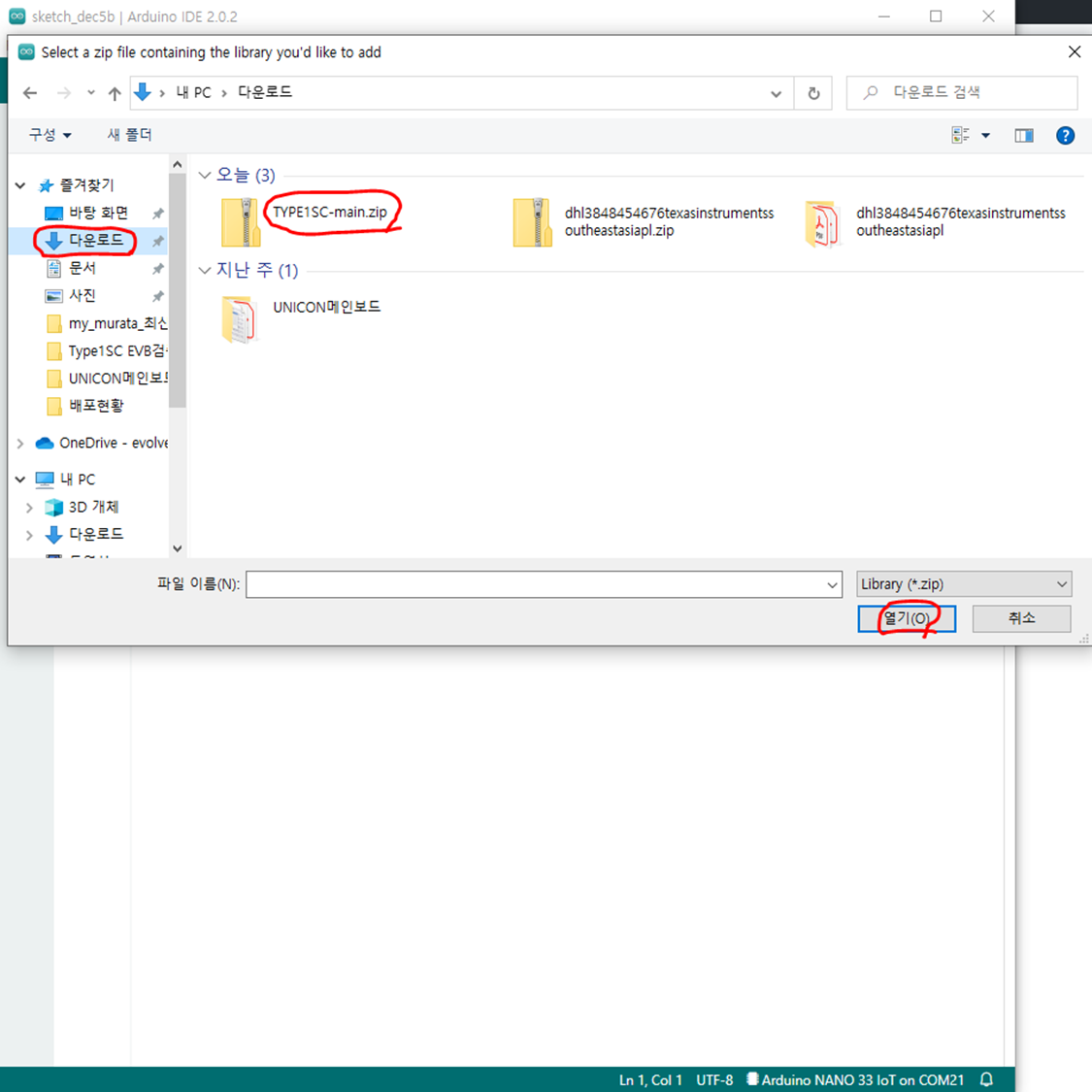

이전에 ZIP으로 받은 TYPE1SC-main.zip 라이브러리를 선택합니다. 기존에 동일한 이름이 있을 경우 파일명 뒤에 (1), (2) 덧붙여져 있으므로 주의합니다.

TYPE1SC-main.zip ---> 열기 선택

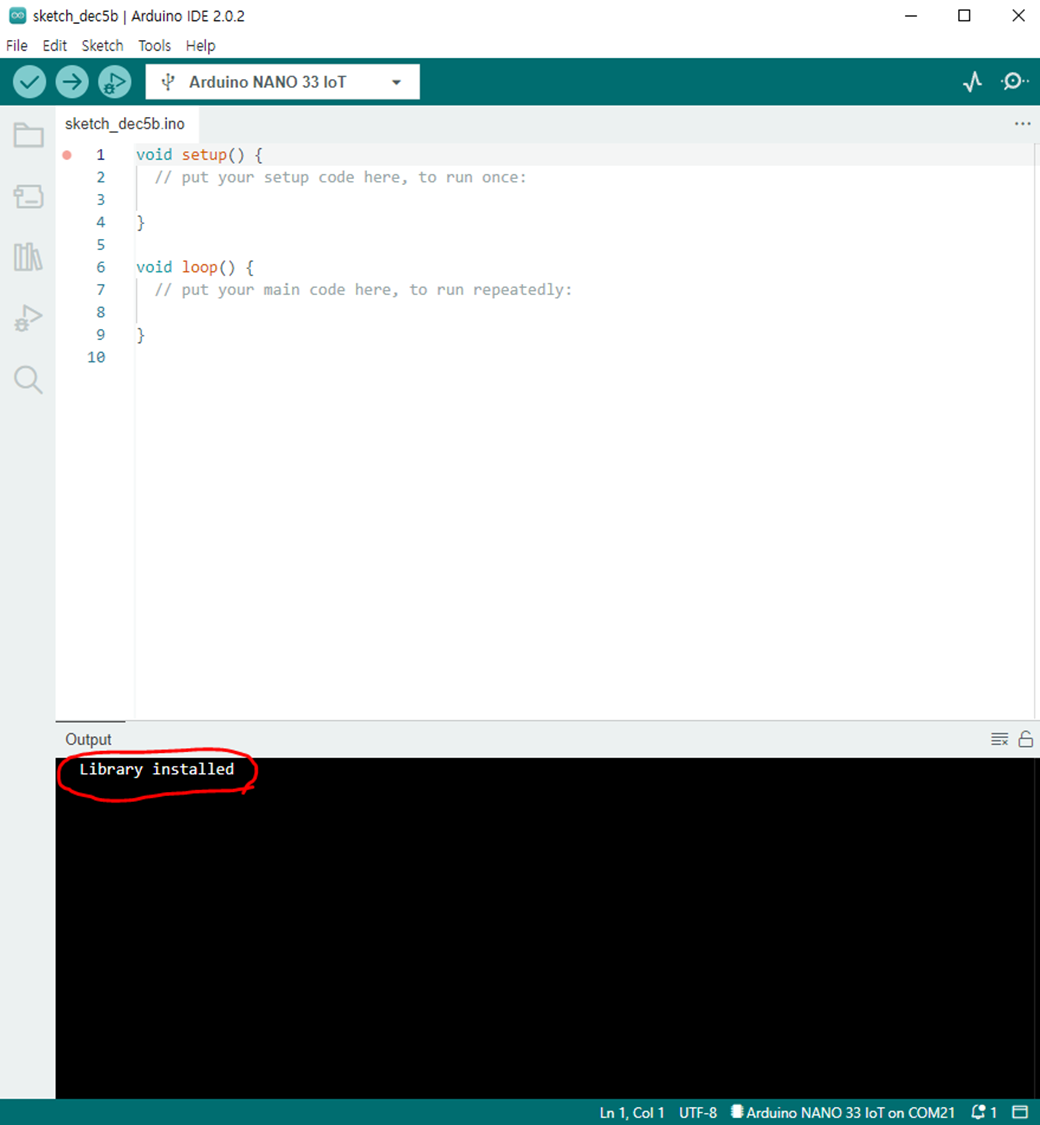

정상적으로 설치되면 Output 창에 Library installed라는 메시지가 출력됩니다.

Library installed

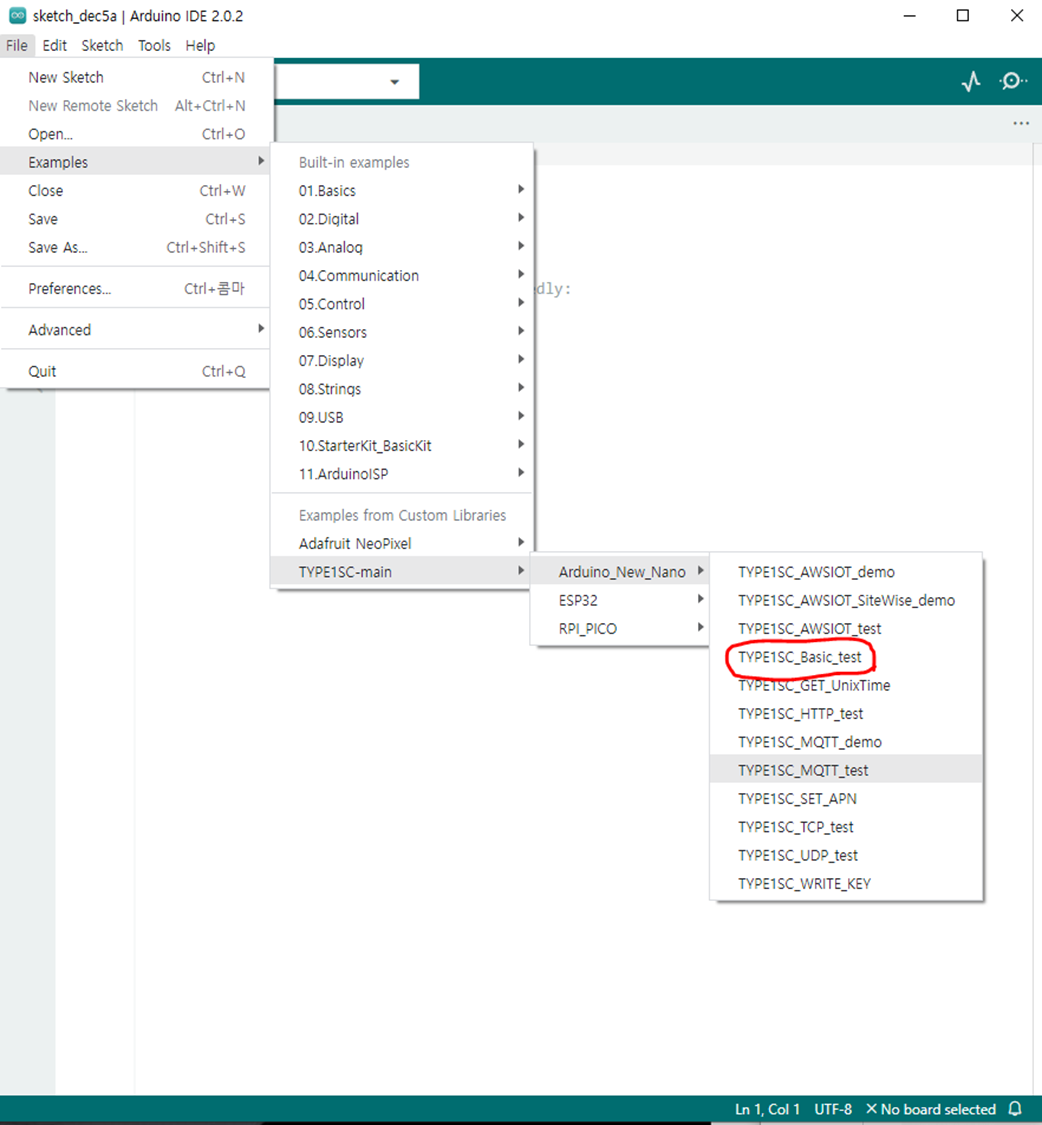

Arduino 예제를 선택합니다. 기지국과 연결 후 신호감도와 신호세기를 계속 모니터링하는 TYPE1SC_Basic_test를 선택했습니다.

TYPE1SC-main --> Arduino_New_Nano --> TYPE1SC_Basic_test 예제 선택

아두이노에서 공식으로 지원하는 정품 보드의 경우 Select Board에 보드 이름과 포트가 출력됩니다.

선택합니다.

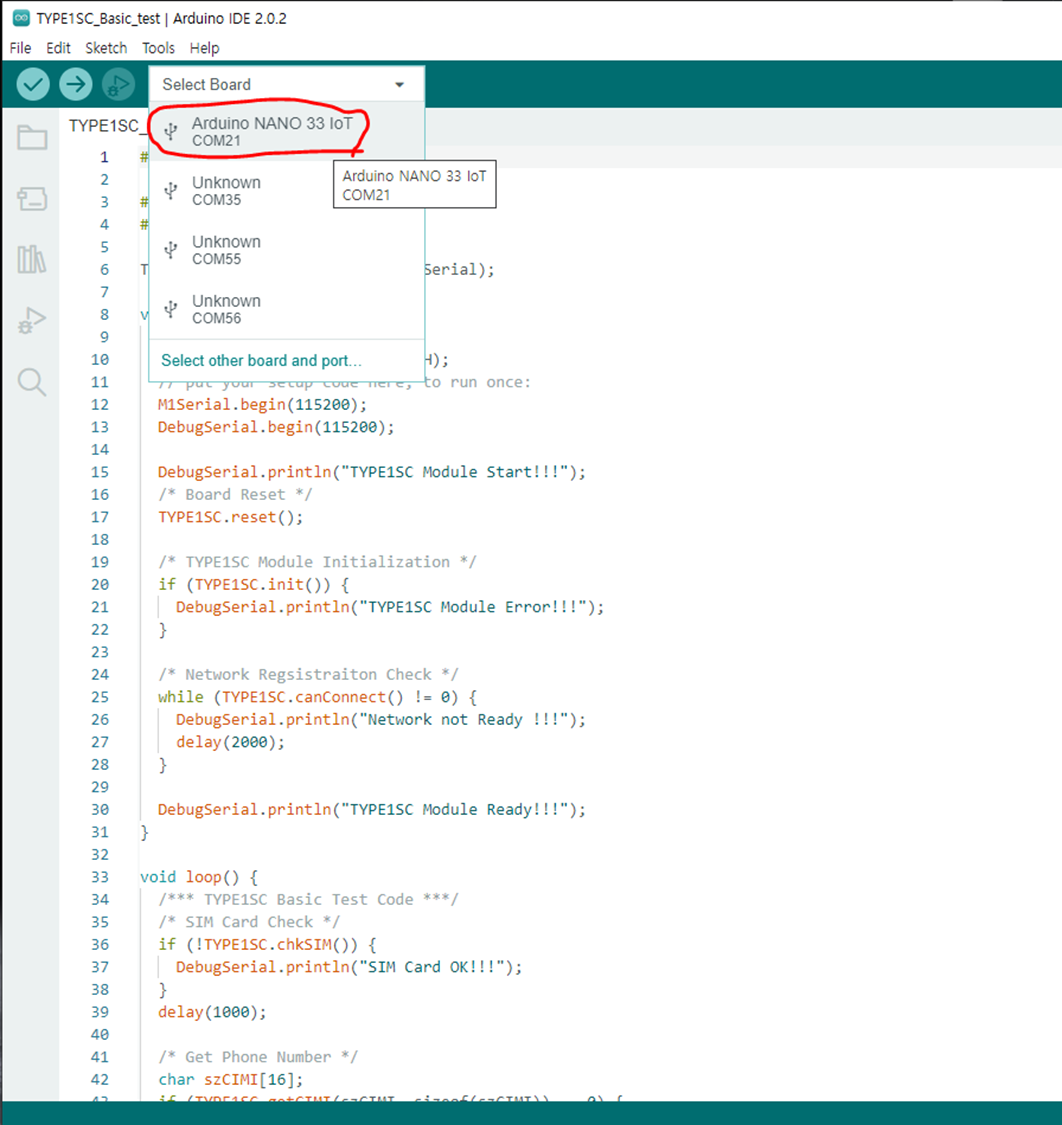

Select Board 창 --> Arduino 보드 및 포트 선택

Upload 버튼을 눌러서 소스코드 컴파일 및 보드 업로드를 진행합니다.

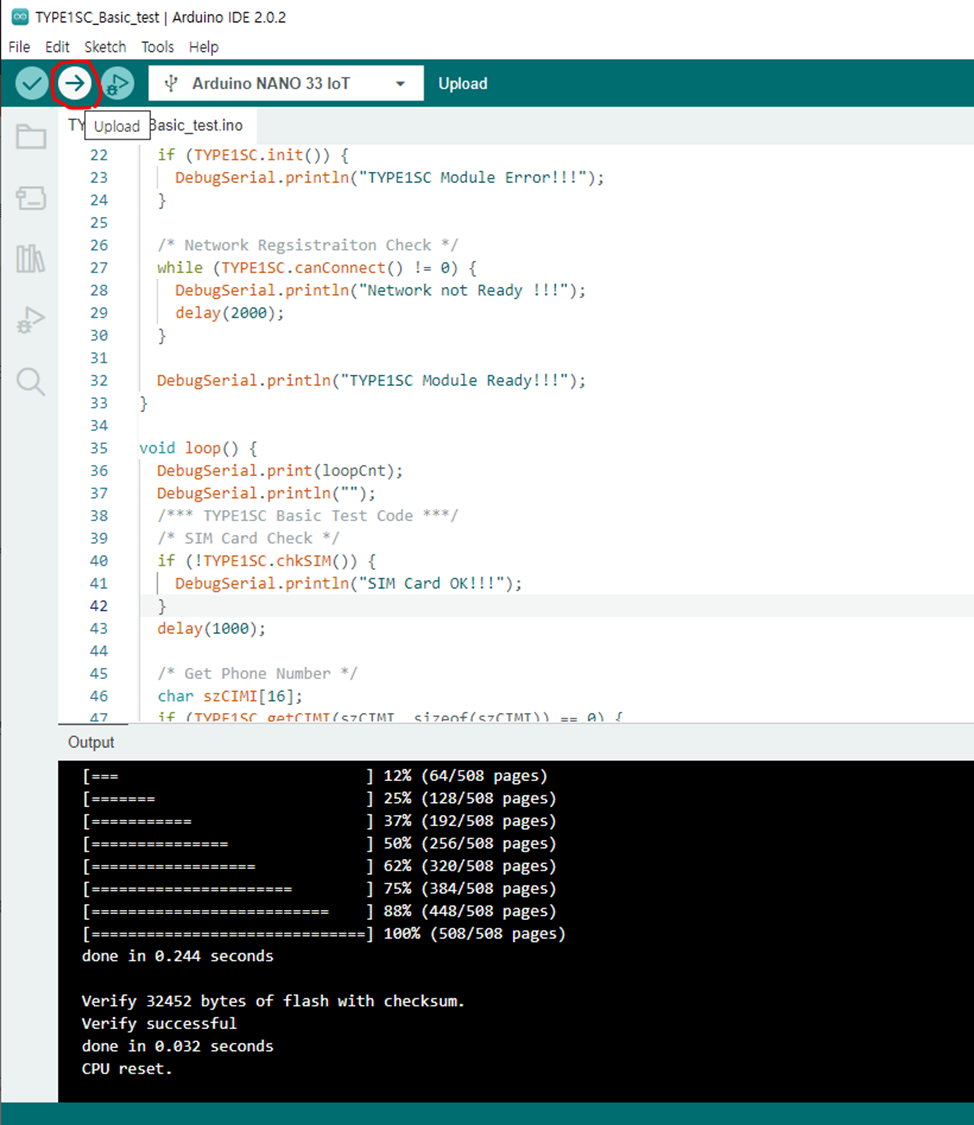

보드 Upload 실행 화면

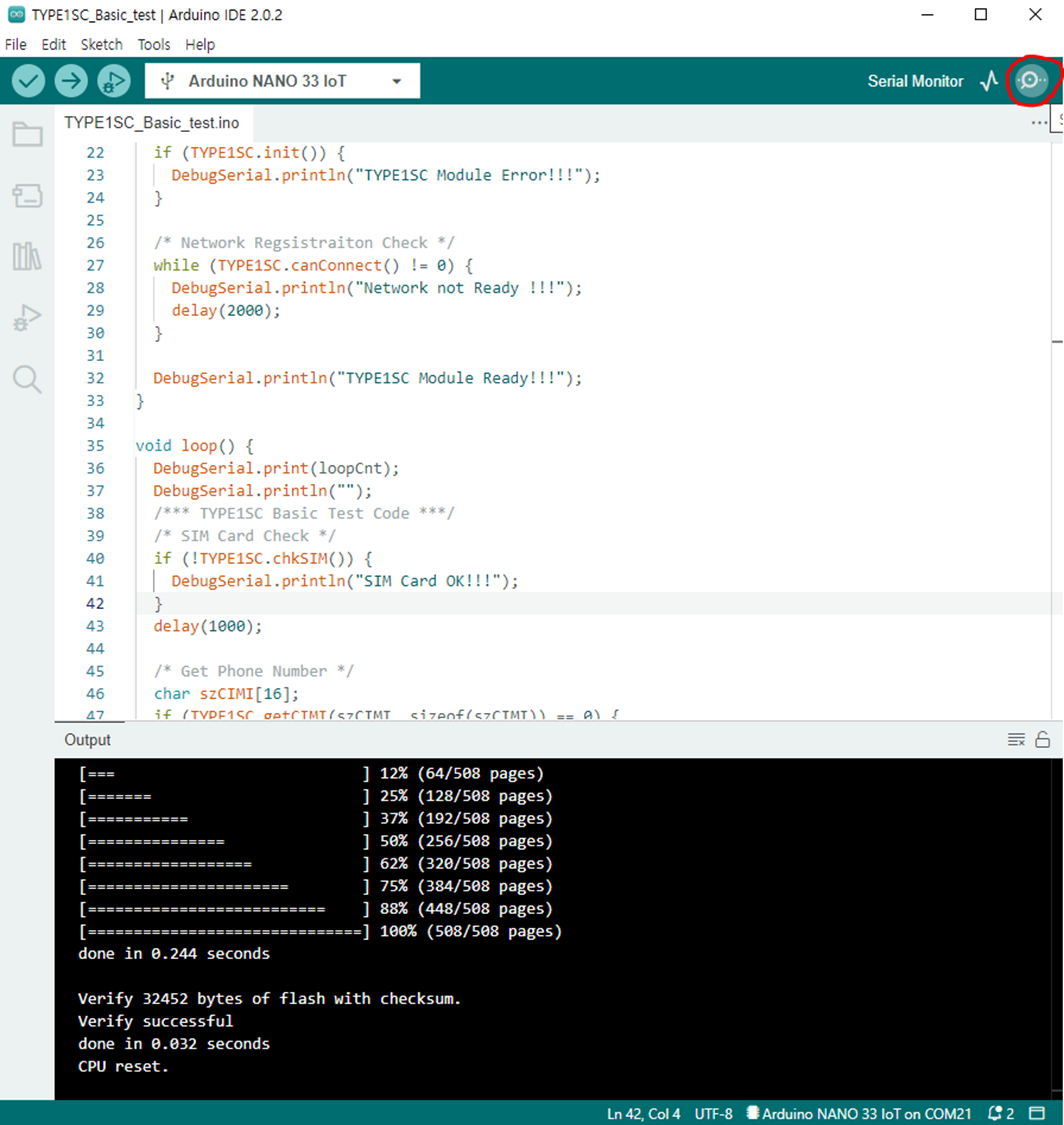

우측 상단 Serial Monitor를 실행합니다.

이전에 스케치 버전과 달리 Serial Monitor 탭이 활성화되어 새창을 띄우지 않고 바로 디버깅 화면을 확인할 수 있습니다.

디버깅 화면 출력을 위해 Both NL & CR, 115200 baud를 선택합니다.

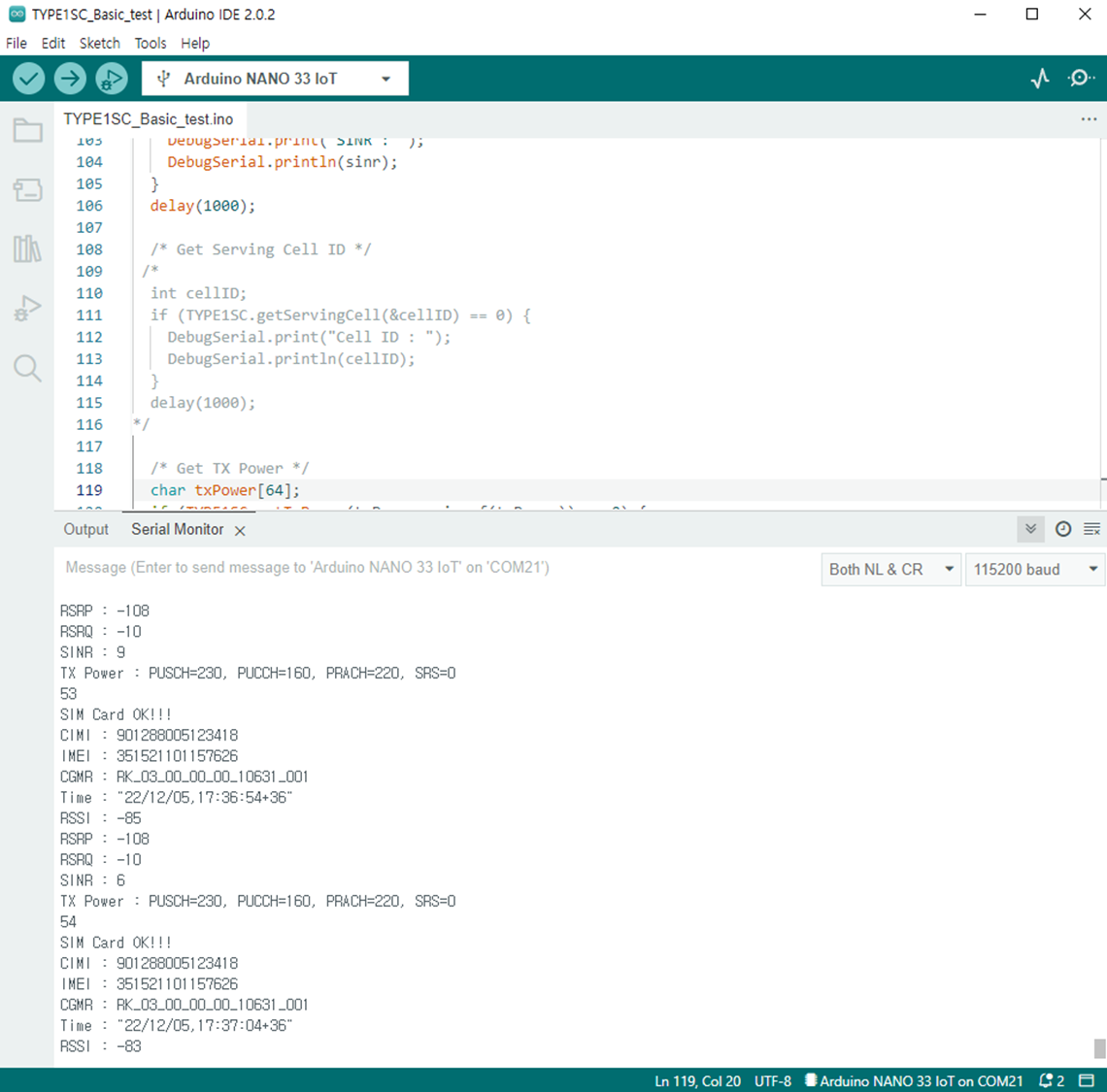

시리얼 모니터 디버깅 화면 (Arduino Nano 33 IoT)

Arduino Nano 보드 디버깅 화면은 아래와 같습니다.

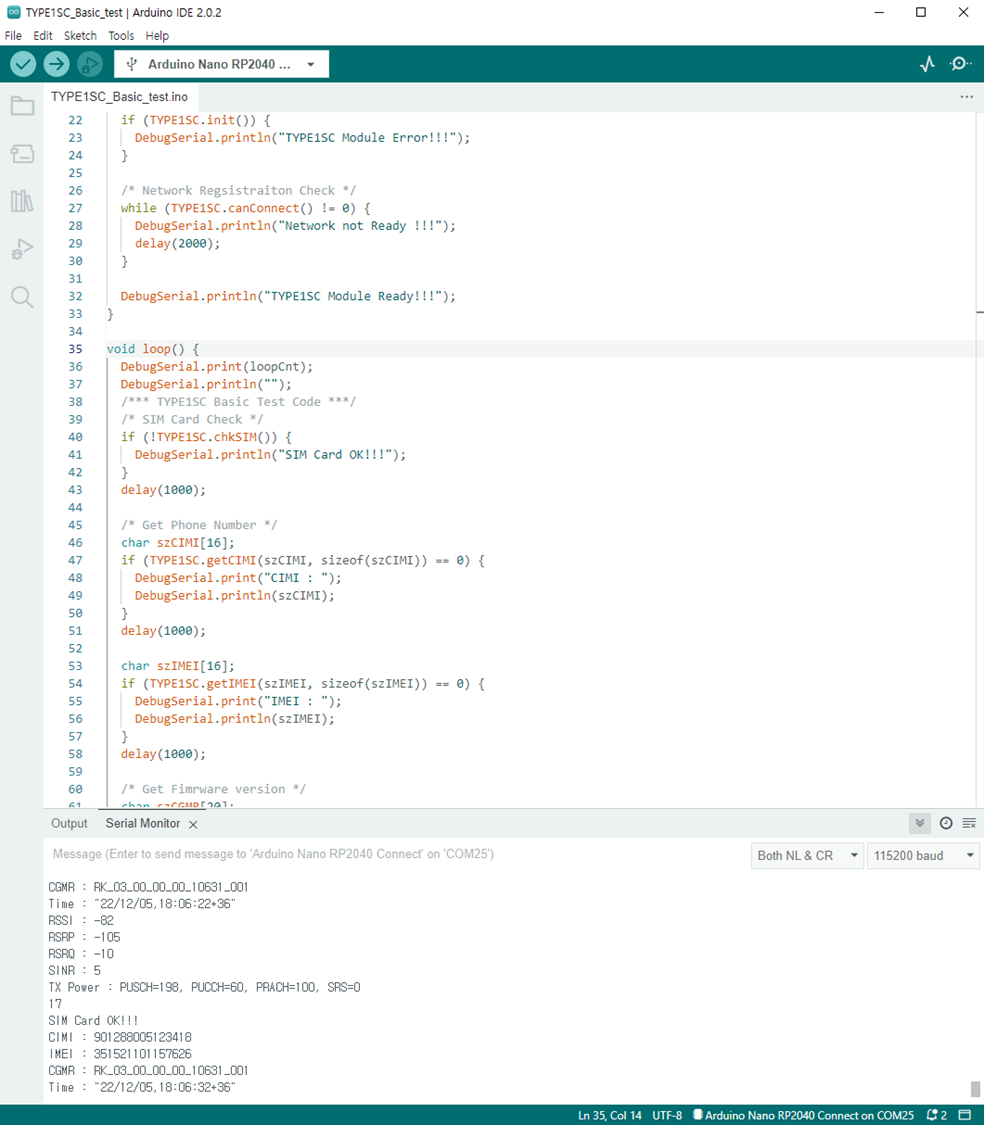

시리얼 모니터 화면 (Arduino Nano RP2040)

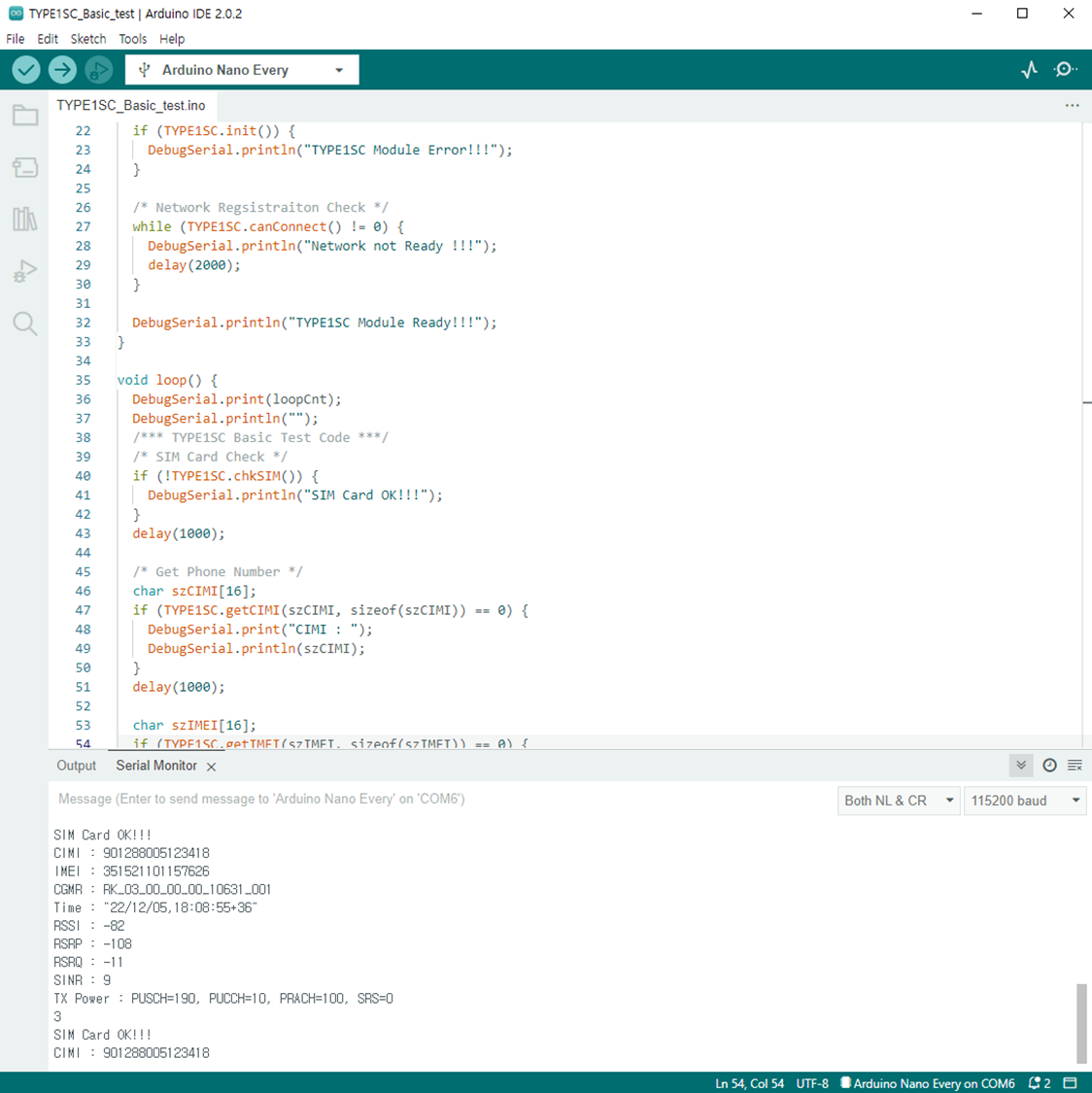

시리얼 모니터 화면 (Arduino Nano Every)

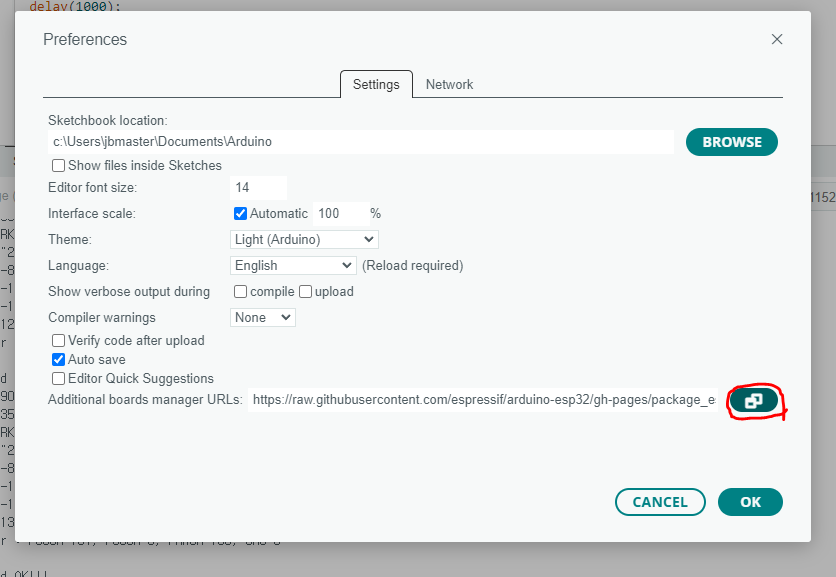

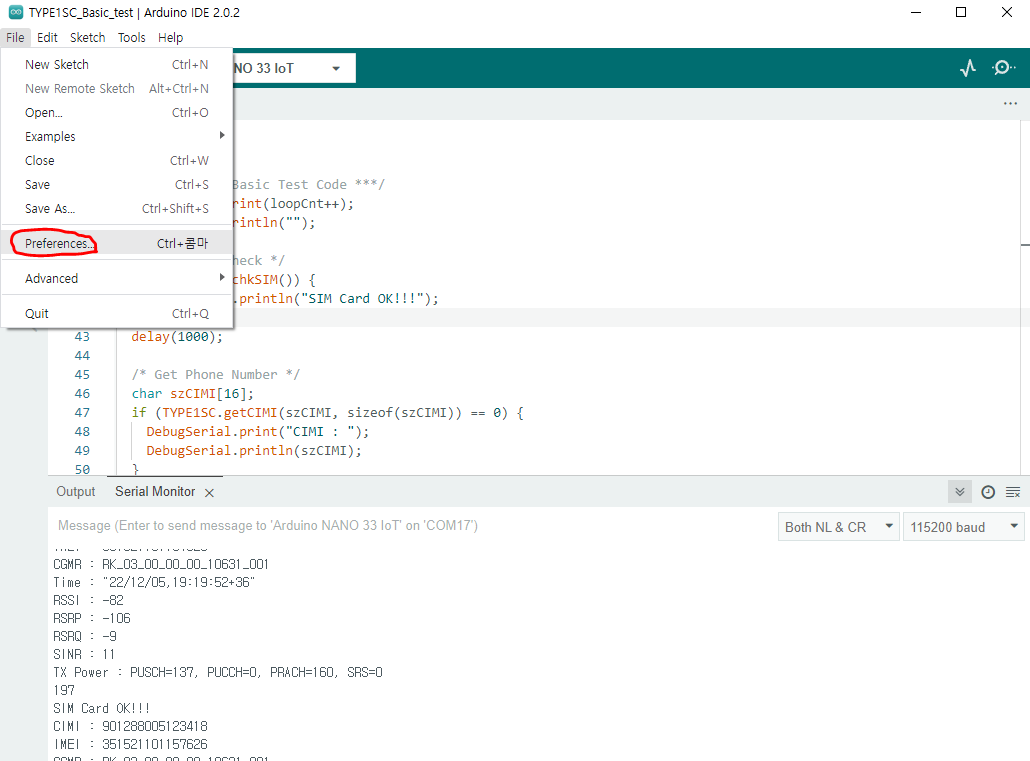

ESP32 DevBoard의 경우 Preferences..를 먼저 셋업해 주셔야 합니다.

Additional boards manager URLs 입력을 위해 오른쪽 버튼을 누릅니다.

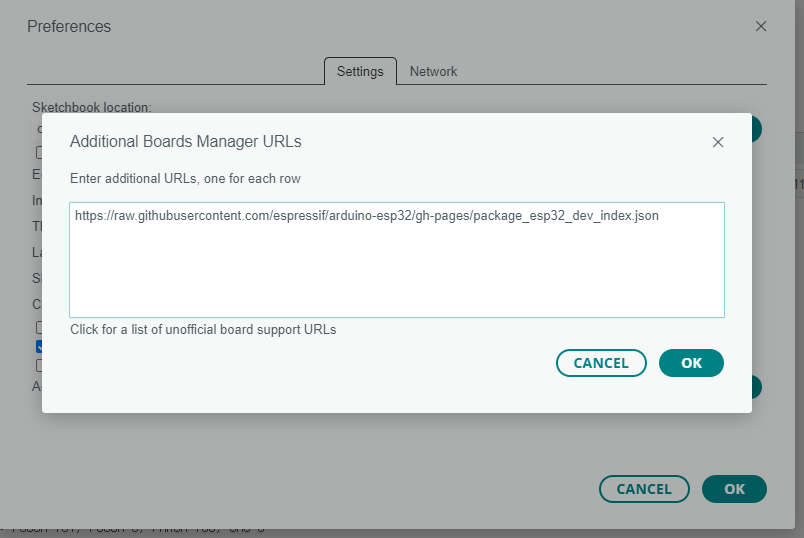

아래와 같이 URL을 입력합니다.

https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_dev_index.json

URL입력 후 OK버튼을 누릅니다.

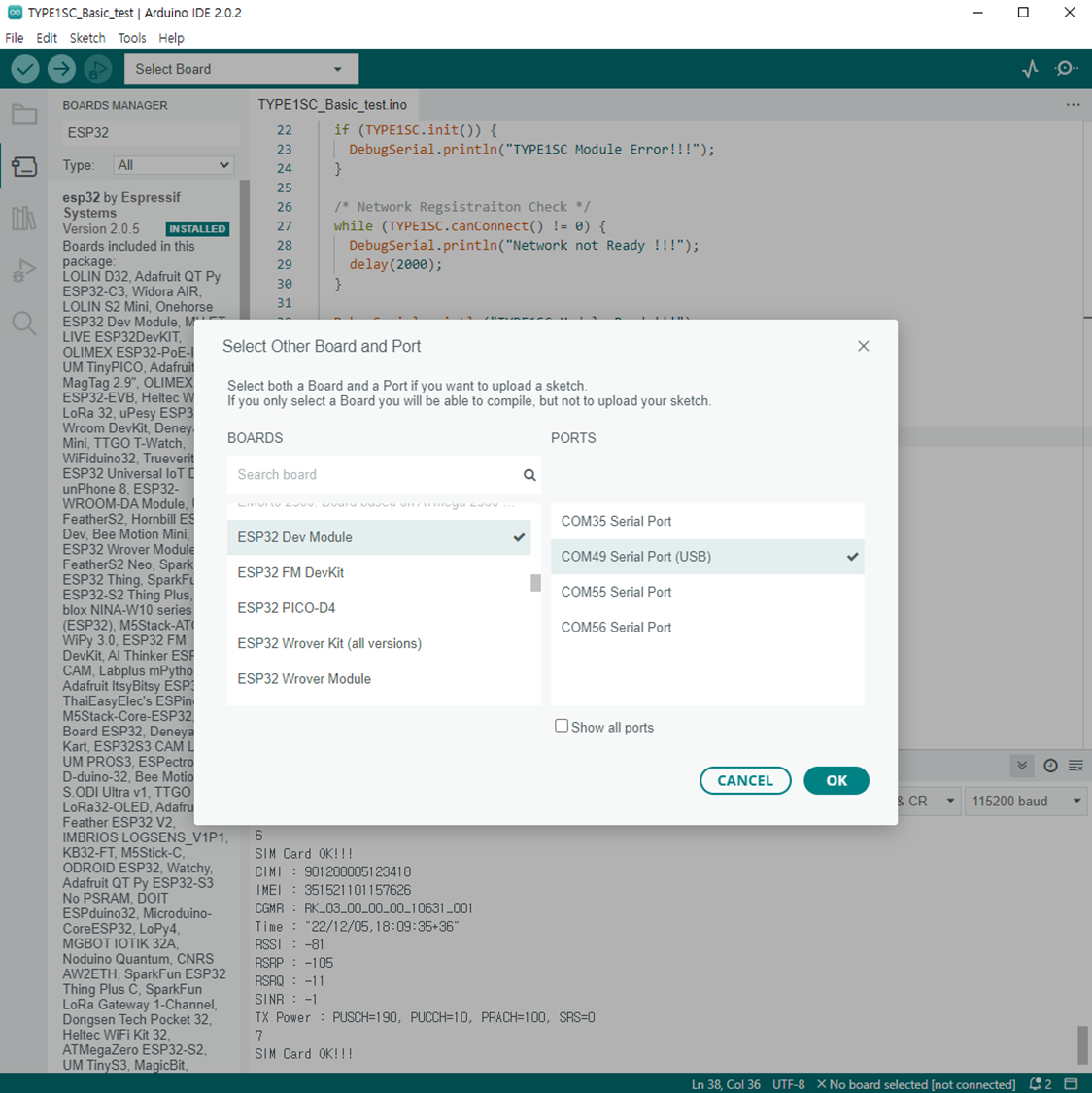

Upload 버튼 옆에 있는 Select Board 탭을 클릭해서 ESP32 Dev Module, Port를 선택합니다.

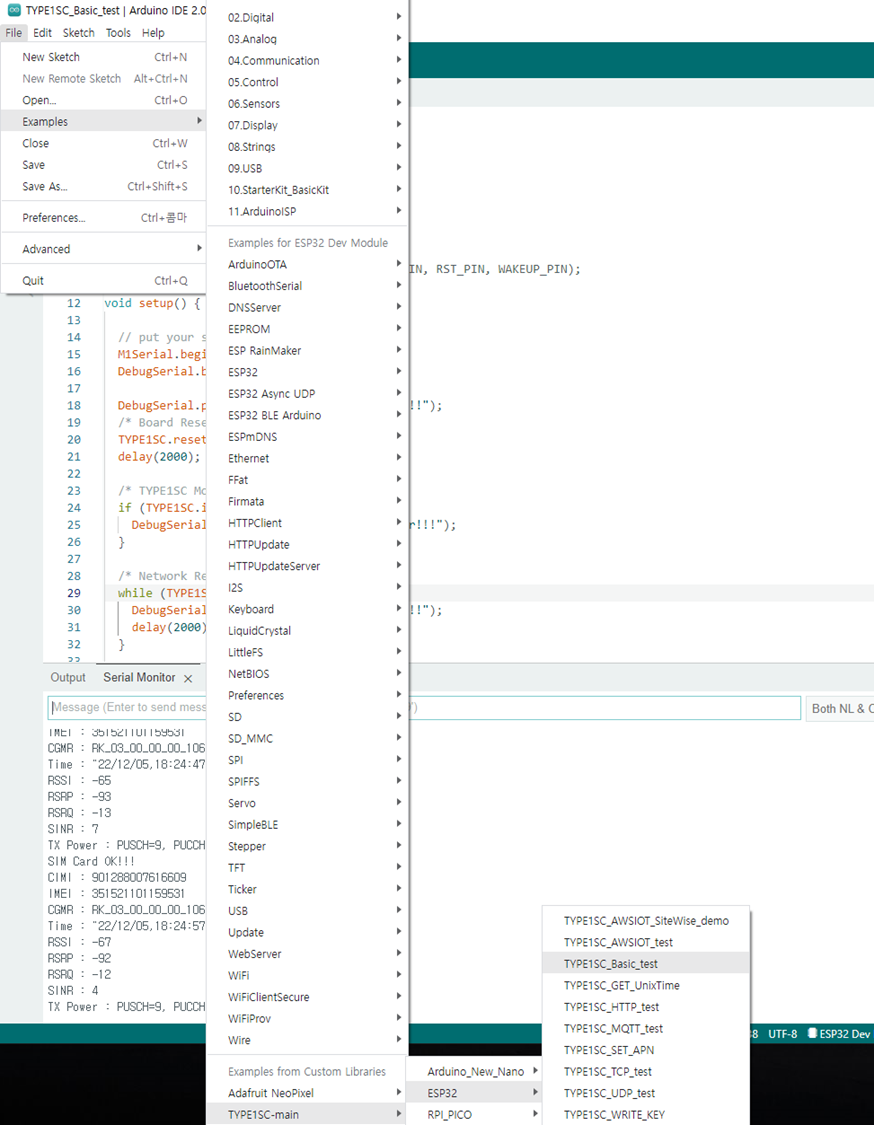

TYPE1SC-main --> TYPE1SC_Basic_test 예제를 선택합니다.

Upload 후 시리얼모니터를 실행해서 동작을 확인 합니다.

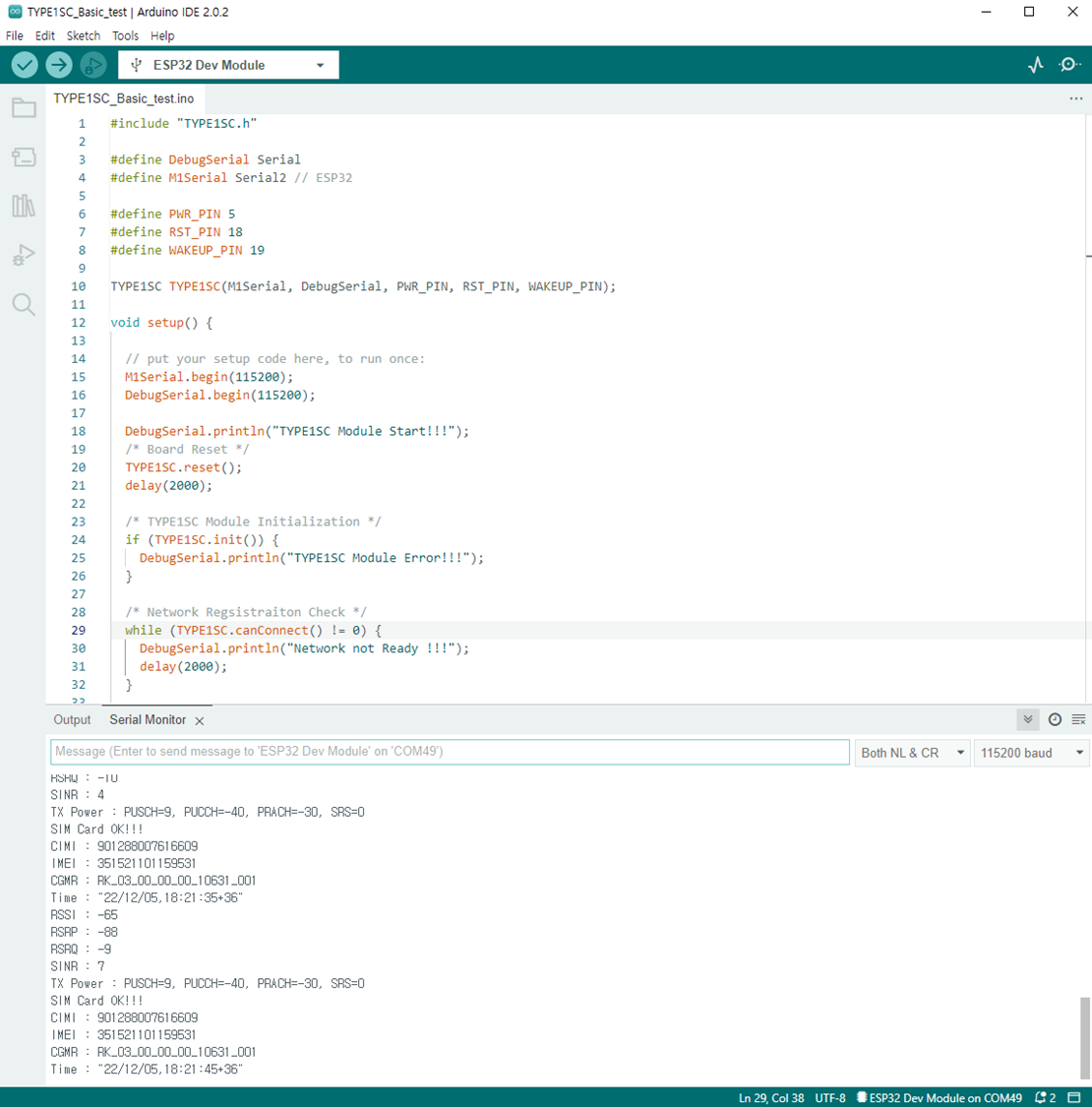

ESP32 DevBoard 시리얼모니터 디버깅 화면



빌드 --> 업로드 --> 시리얼모니터 디버깅을 Arduino Nano 33 IoT 보드로 진행한 영상입니다.
