강원도 원주 치악산 통신 테스트

 2023년 07월 21일에 다녀 왔습니다.
------------------------------------------------------------------

강원도 원주 치악산에 위치한 황둔청소년 수련원에 방문해서 Vodafone Global IoT SIM 테스트를 진행했습니다.

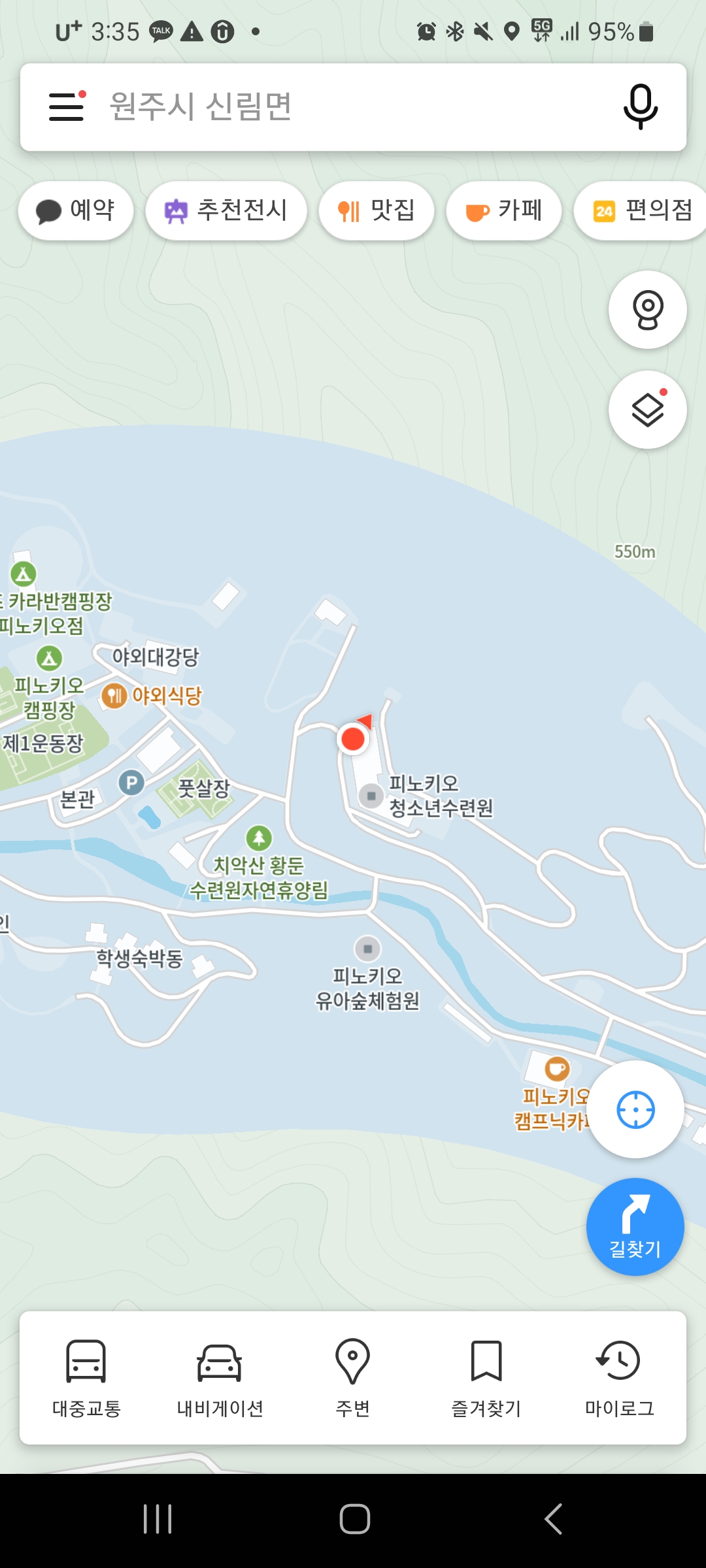

피노키오 황둔 청소년수련원 (강원도 원주시 신림면 황둔리 903번지 소재)



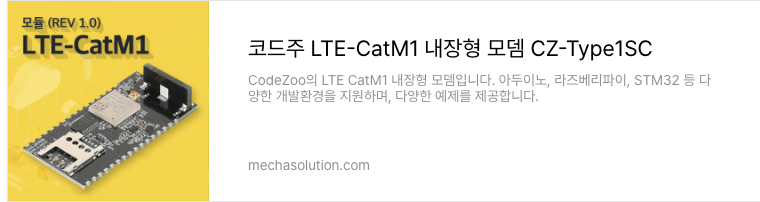

테스트에 사용한 장비는 ESP32 + LTE CATM1 내장형 Modem입니다.

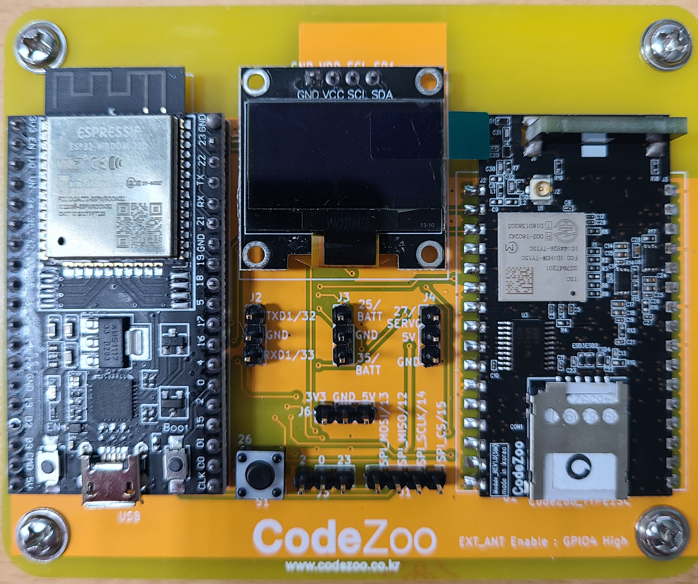

테스트 사용 장비 ( ESP32-DevBoard V4 + LTE CATM1 )

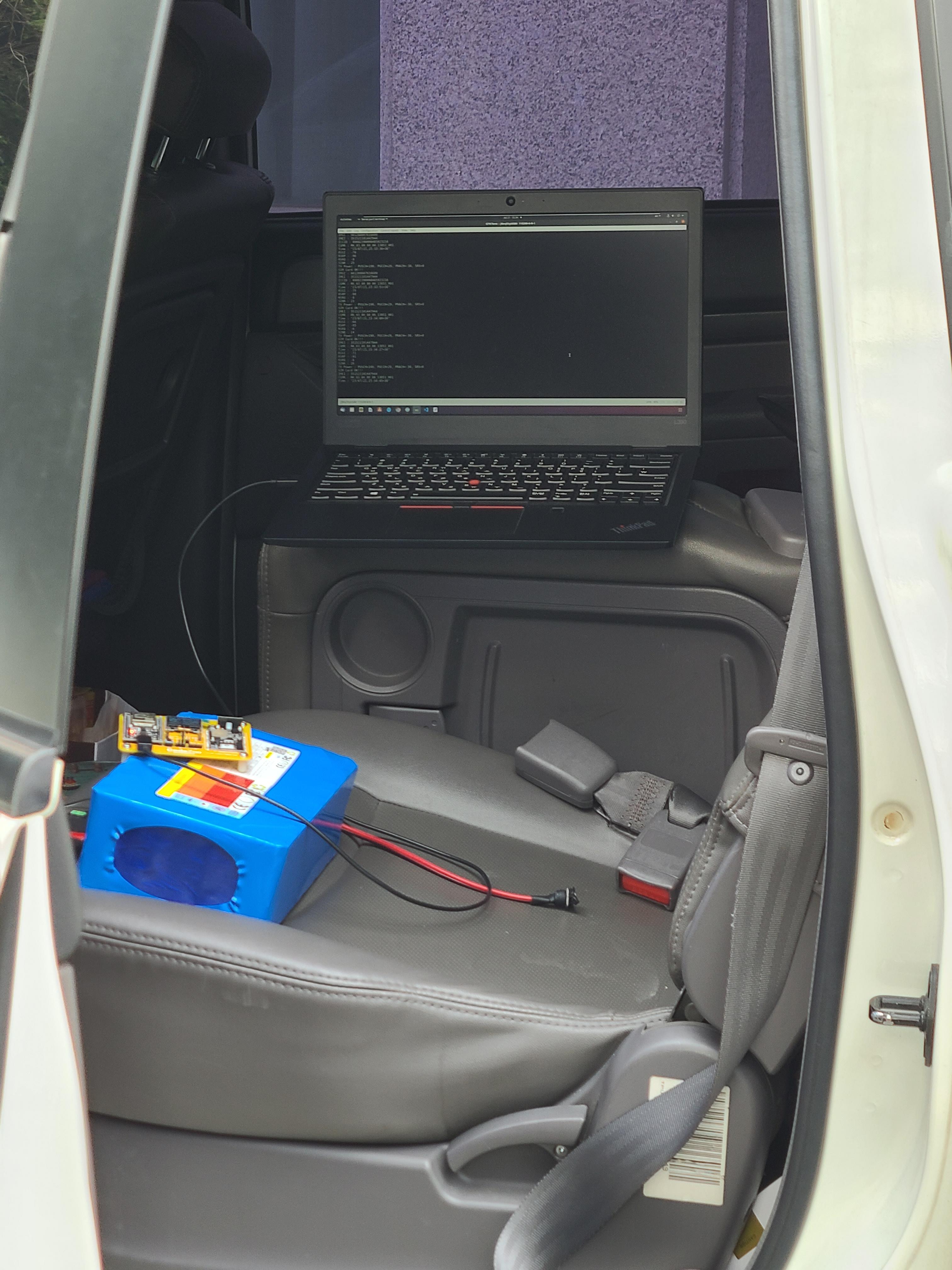

현장에서 코드 수정이 필요해서 노트북에서 수정 후 동작이 잘되는지 먼저 확인했습니다.

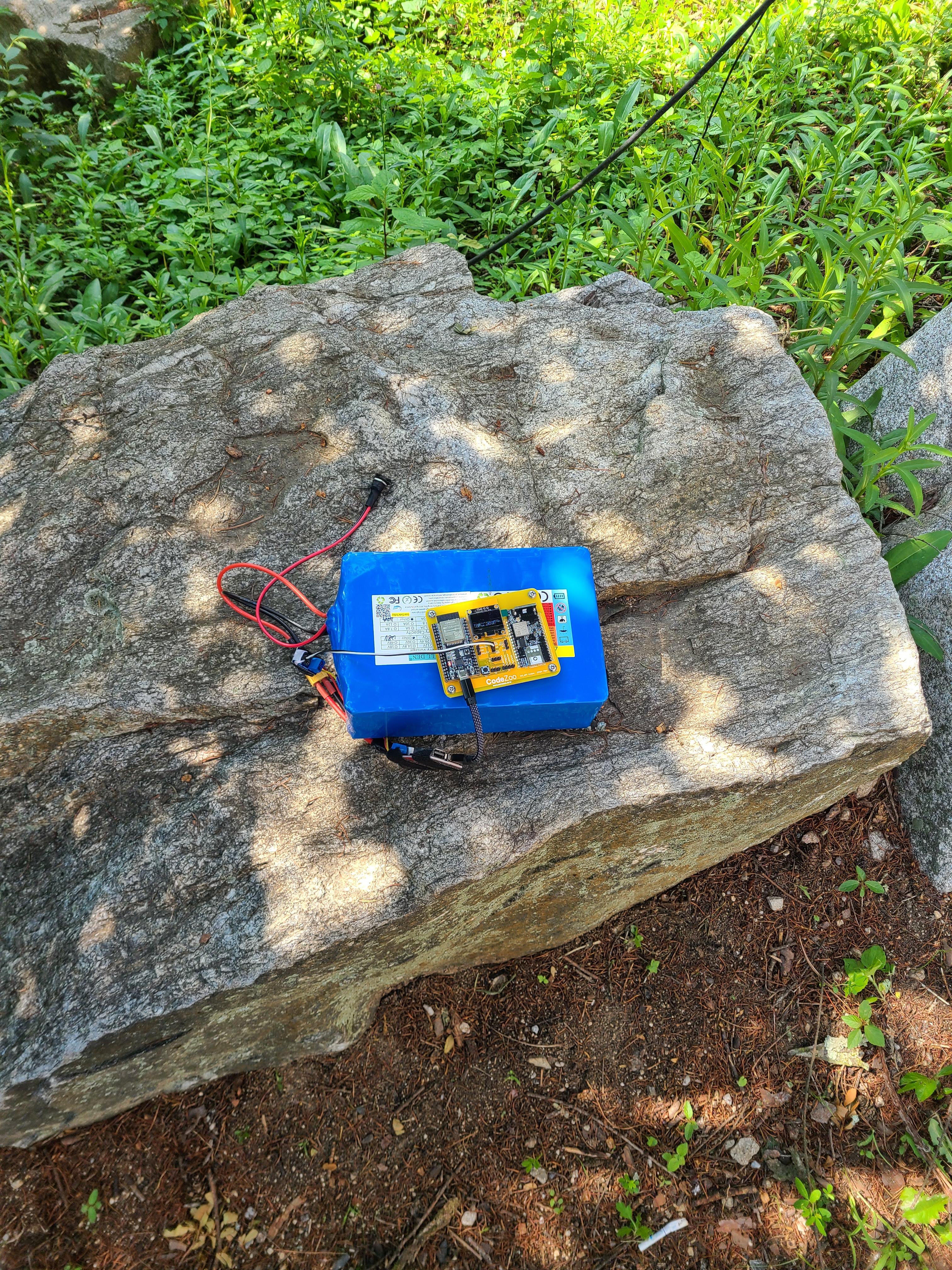

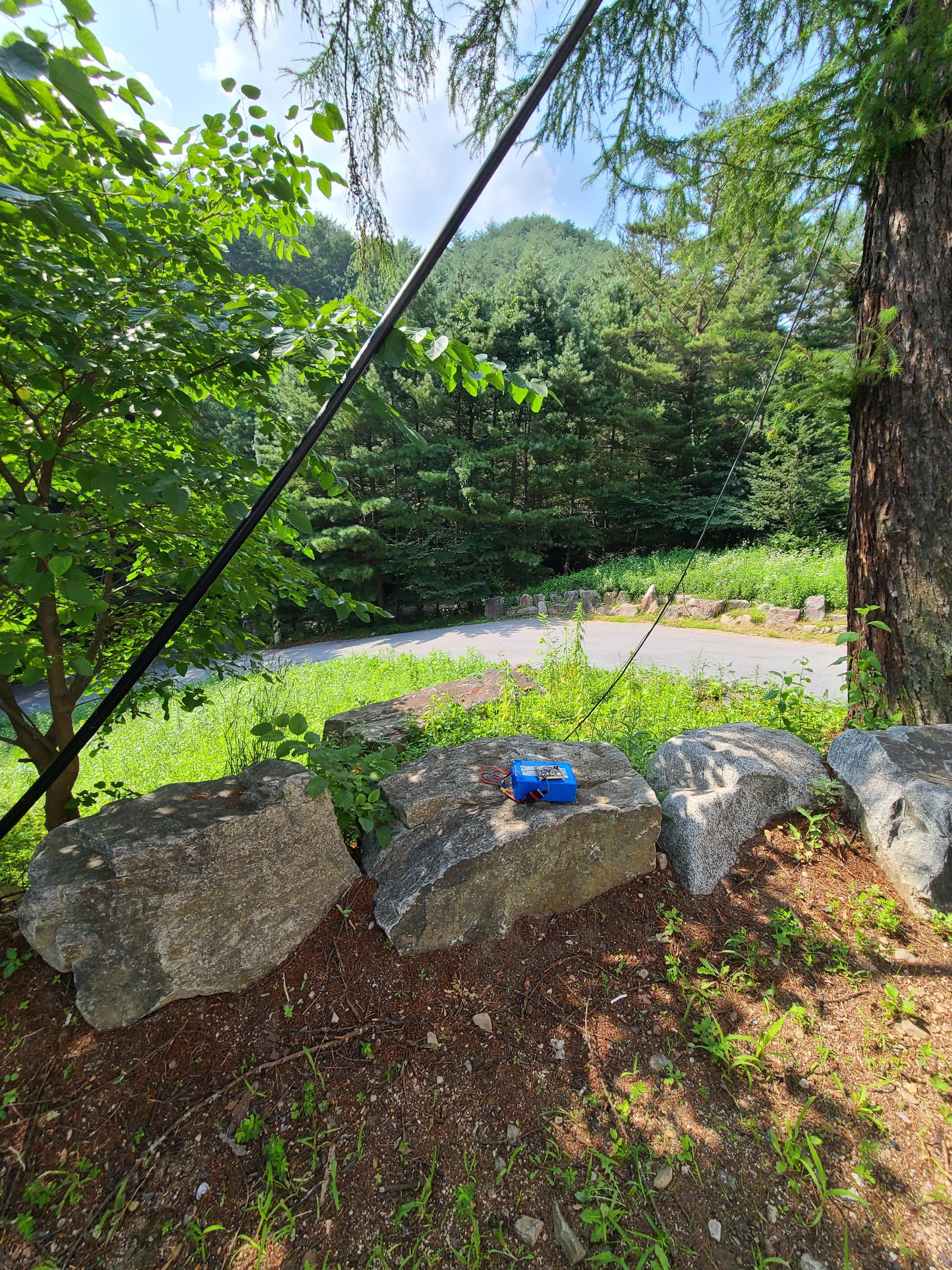

테스트 완료 후 보드를 5V 전원 컨버터 보드(12V 리튬인산철 배터리)에 연결 후 테스트를 진행했습니다.

치악산 황둔수련원 자연휴양림

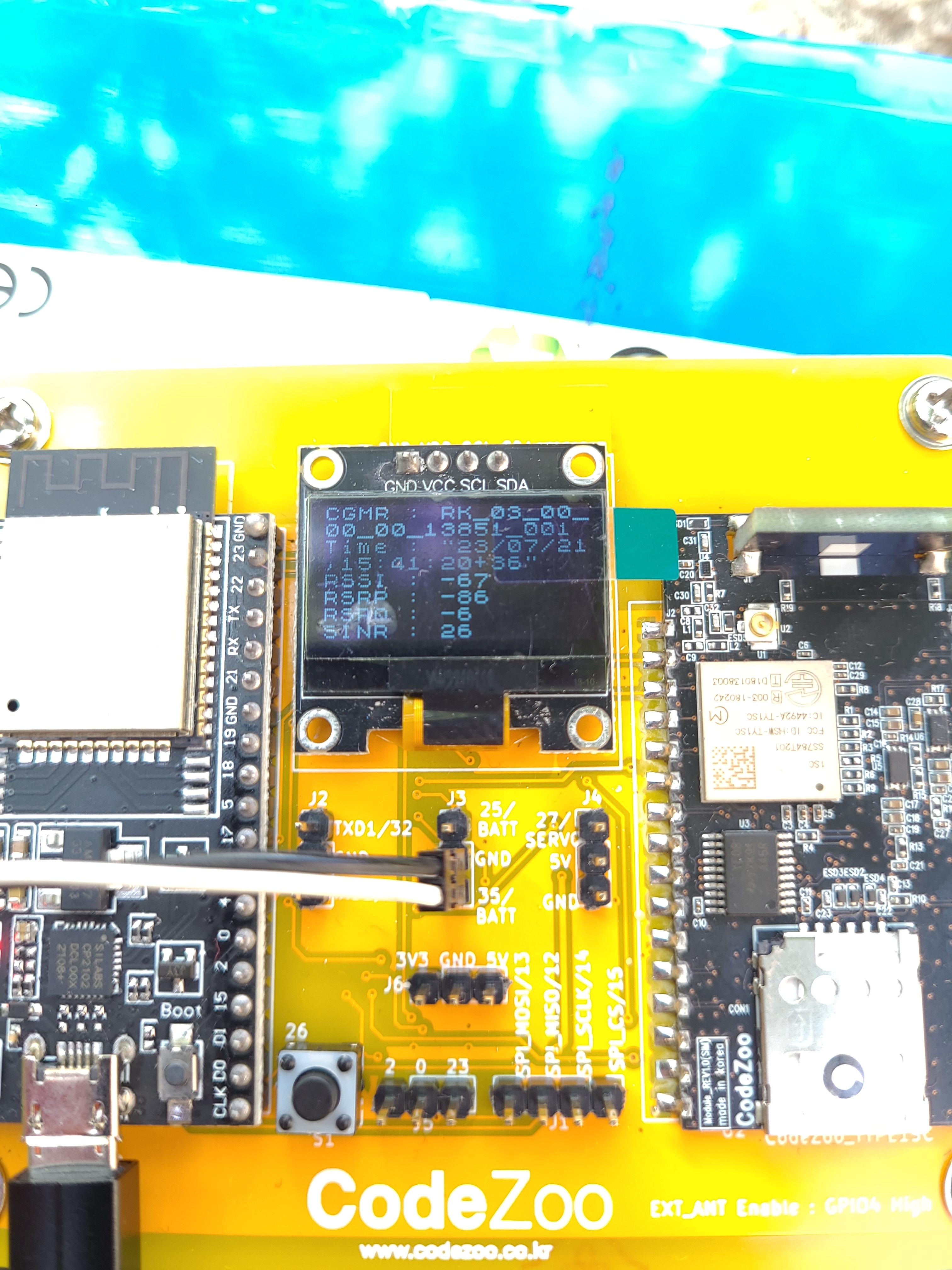

내장 안테나를 사용해서 RSSI : -67, RSRP : -86, -RSRQ : -6, SINR : 26 정도의 성능이 나왔습니다.
SINR(신호대잡음비) 값이 도심지에 비해 더 높게 나왔고 전체적인 감도가 괜찮게 나왔습니다.


측정항목(RSSI , RSRP, RSRQ, SINR)에 대한 내용은 아래 내용을 참고하시기 바랍니다.
원문: https://wiki.teltonika-networks.com/view/RSRP_and_RSRQ

RSRP(Reference Signal Received Power) 및 RSRQ( Reference Signal Received Quality)는 최신 LTE 네트워크의 신호 레벨 및 품질을 측정하는 핵심 척도입니다. 셀룰러 네트워크에서 모바일 장치가 셀에서 셀로 이동하여 셀 선택/재선택 및 핸드오버를 수행할 때 인접 셀의 신호 강도/품질을 측정해야 합니다. 핸드오버 절차에서 LTE 사양은 RSRP, RSRQ 또는 둘 다를 사용할 수 있는 유연성을 제공합니다.



RSRP : 참조 신호 수신 전력은 RSSI 유형의 측정입니다. 그것은 전체 대역폭과 협대역에 걸쳐 퍼져 있는 LTE 참조 신호의 힘입니다. RSRP/RSRQ를 감지하려면 최소 -20dB SINR (S-Sync 채널의)이 필요합니다.

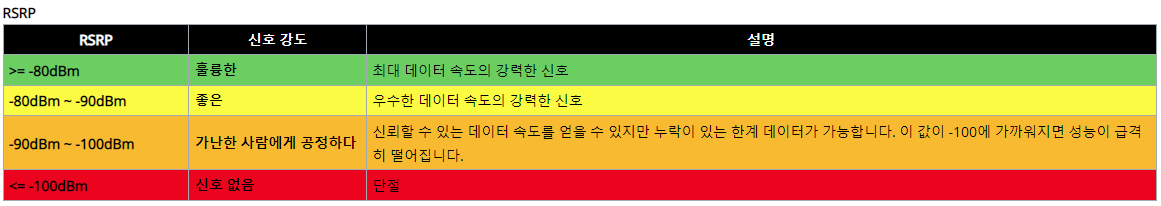

RSRP 성능 테이블, Fair to poor 용어를 가난한 사람에게 공정하다라고 원문해석 됨. (주의)


RSRQ : Reference Signal Received Quality: RSSI 및 사용된 Resource Block 수(N)도 고려한 품질 RSRQ = (N * RSRP) / RSSI는 동일한 대역폭에서 측정됩니다. RSRQ는 C/I 유형의 측정이며 수신된 참조 신호의 품질을 나타냅니다. RSRQ 측정은 RSRP가 신뢰할 수 있는 핸드오버 또는 셀 재선택 결정을 내리기에 충분하지 않을 때 추가 정보를 제공합니다.

모바일 신호 강도 권장 사항 페이지의 4G(LTE) 섹션 에서 RSRP 및 RSRQ 값에 대한 자세한 정보를 찾을 수 있습니다.

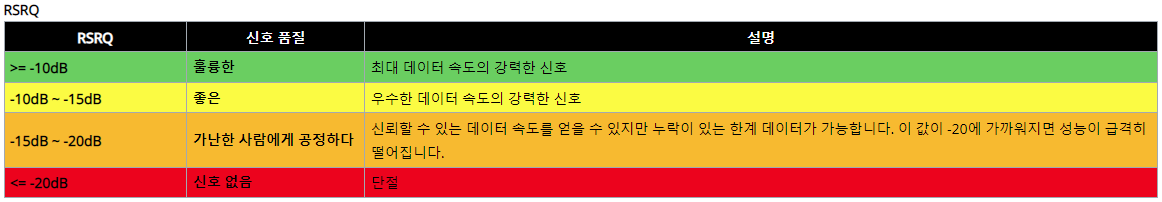

RSRQ 성능 테이블, Fair to poor 용어를 가난한 사람에게 공정하다라고 원문해석 됨. (주의)



SINR : Signal to Interference Noise Ratio

SINR은 신호 품질의 척도이기도 하지만 3GPP 사양에는 정의되어 있지 않지만 UE 공급업체에서 정의합니다.
네트워크에 보고되지 않습니다. SINR은 RF 조건과 처리량 간의 관계를 더 잘 정량화하기 때문에 통신 사업자 및 일반적으로 LTE 산업에서 많이 사용됩니다. LTE UE는 일반적으로 SINR을 사용하여 네트워크에 보고하는 CQI(Channel Quality Indicator)를 계산합니다.

SINR(Signal-to-Interference Ratio)을 네트워크 품질의 지표로 사용하는 것이 일반적입니다. 그러나 3GPP 사양은 SINR을 정의하지 않으므로 UE는 SINR을 네트워크에 보고하지 않는다는 점에 유의해야 합니다. SINR은 여전히 ​​대부분의 UE에 의해 내부적으로 측정되고 드라이브 테스트 도구에 의해 기록됩니다.

불행히도 UE 칩셋 및 RF 스캐너 제조업체는 항상 쉽게 비교할 수 없는 다양한 방식으로 SINR 측정을 구현했습니다. 처음에는 SINR을 정의하는 것이 모호하지 않은 것처럼 보일 수 있지만 LTE 다운링크의 경우 그렇지 않습니다. 이는 무선 프레임 내의 서로 다른 RE가 서로 다른 물리적 신호 및 채널을 전달하고, 각각이 차례로 셀 간 무선 프레임 동기화에 따라 서로 다른 간섭 전력을 보기 때문입니다.

예를 들어, 프레임 동기화된 네트워크에서 동기 신호 (PSS/SSS)에 기반한 SINR 추정은 참조 신호에 기반한 SINR 추정과 다른 SINR을 초래합니다. 후자의 경우 RS의 주파수 편이가 PCI 계획에 의존하기 때문입니다.

원문 : https://www.cablefree.net/wirelesstechnology/4glte/lte-rsrq-sinr/



SINR까지 포함한 구분 테이블은 아래 내용을 참고하시기 바랍니다.

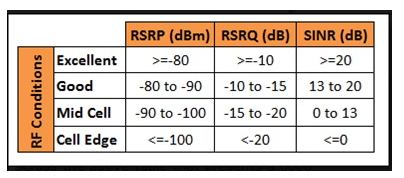

SINR 성능테이블

원문 : https://www.digi.com/support/knowledge-base/understanding-lte-signal-strength-values



마지막으로 RSSI를 알아보겠습니다. RSSI값은 안테나 신호세기 그래프를 표현할 때 주로 사용합니다.

원문 : http://blog.industrialnetworking.com/2014/04/making-sense-of-signal-strengthsignal.html



RSSI : Received Signal Strength Indicator

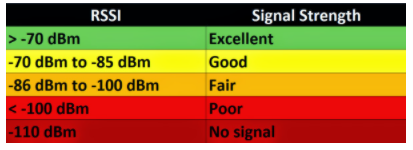

RSSI 성능 테이블
