세상에 얼굴을 내밀다

안녕하세요?

장장 6개월, 세계에서 가장 작은 LTE-CAT.M1 모듈인 Murata Type1SC가 탑재된,
내장형 모뎀과 개발자 분들이 바로 성능 평가와 테스트 하실 수 있도록 아두이노 오픈소스 라이브러리와 예제코드, 개발자 교재를 함께 준비 했습니다.

일단 크기를 보시면,

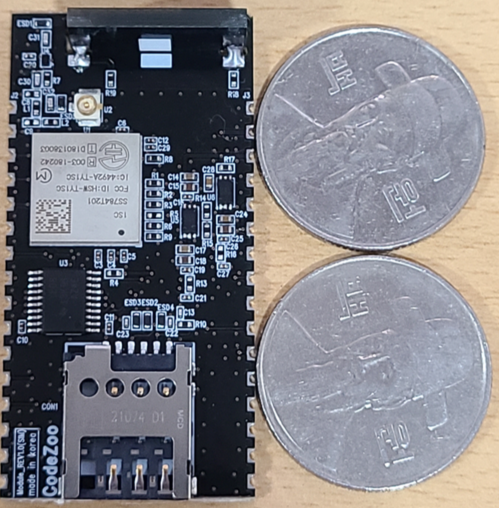

코드주 LTE-CATM1 내장형 모뎀, (100원 동전 크기비교)

세계에서 가장 작은 Type1SC CATM1모듈 사이즈로 인해 모든 부품을 TOP면에 올리고도
저렇게 작은 사이즈가 나올수 있었습니다.

코드주 LTE-CATM1 내장형 모뎀 Bottom면

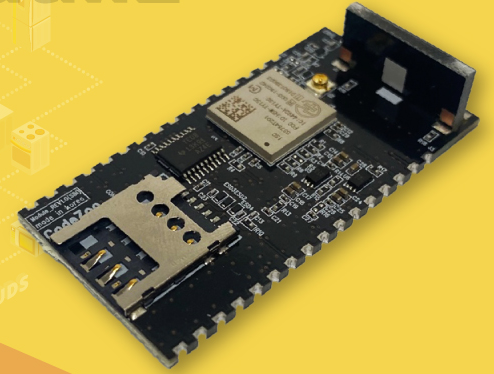

LTE-CATM1 내장형 모뎀 BOTTOM면

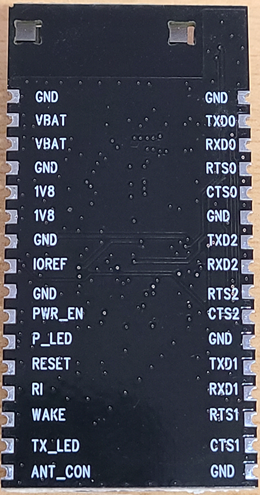

뒷면에는 SMT 작업을 할수 있도록 패드가 준비되어 있습니다.
핀헤더를 납땜해서 붙여서 사용하실 수 있고, 별도로 판매하는 아두이노 쉴드 액세서리를
납땜해서 사용하실 수 있습니다.

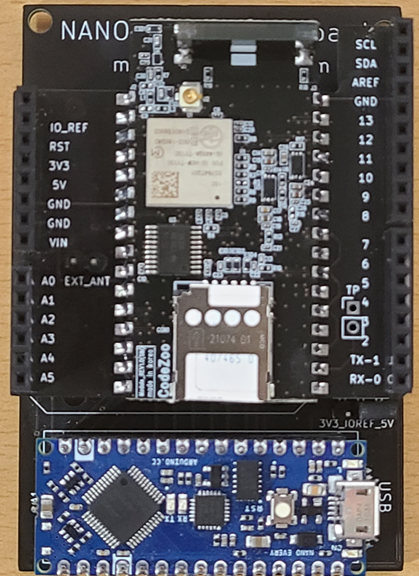

LTE-CATM1 내장형모뎀과 쉴드확장보드, 나노 확장보드 연결 사진

물론, dxf 와 치수 데이터를 제공하기 때문에 직접 필요하신 형태로 PCB 보드 설계하셔도
됩니다. github.com에 올려 두었습니다.

LTE-CATM1 내장형 모뎀 사양

구분 (classification)	규 격 (Standard)
1. 제품명 (Product Name)	Type1SC LTE-CAT.M1 Board
2. 제품 모델명 (Product Model)	CZ-Type1SC
3. 제품 제조사 (Product Manufacturer)	CodeZoo
4. 통신모듈 모델명/제조사 (Module Model/Vendor)	Type1SC / Murata
5. 통신칩셋 모델명/제조사 (Chipset Model/Vendor)	ALT1250 / Sony Altair
6. 외형크기 (Dimension) [단위: mm]	Width(25.2)*Height(50.0)*Depth(1.4)
7. 기능용도 (Function-Use)	LTE통신 모듈
8. 전원 타입 (Power Supply Type)	2.4V ~ 5.5V
9. 안테나 타입 (Antenna Type)	내외장 겸용 (RF Switch IC Select)
10. 지원 통신규격 주파수 (Frequency Band)	Low-band B5/B8/B12/B13/B14/B17/B18/B19/B20/B26/B28 Mid-band B1/B2/B3/B4/B25

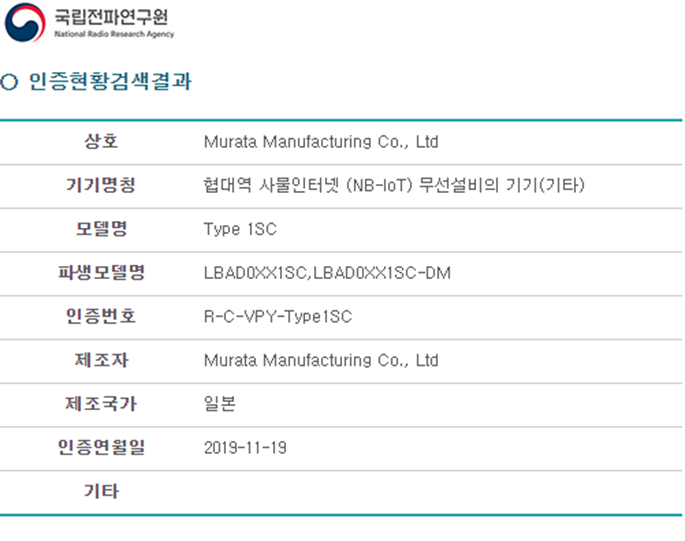

Type1SC CATM1 모듈 전파인증 정보

하드웨어적으로 이전 제품과 크게 바뀐 부분이 있다면, 안테나 입니다.

코드주 LTE-CATM1 내장형모뎀 (with 내장안테나)

협력업체와 직접 내장안테나를 디자인 했고, NIPA에서 시험인증까지 완료 했습니다.

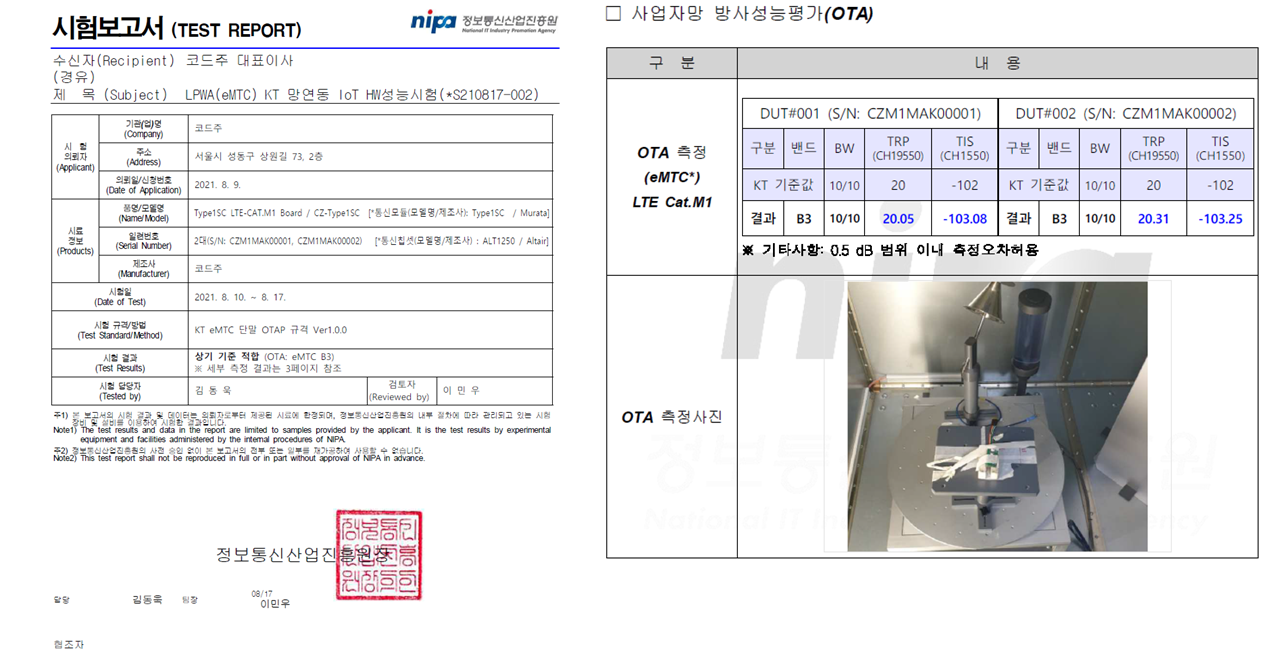

내장형 모뎀 LPWA KT 망연동 시험성적서

여기까지 보시느라 고생 많으셨습니다.
이후 코드주만의 오픈소스와 개발자 교재에 대해 설명 드리겠습니다.

IoT를 테스트하기는 정말 쉽지 않습니다.
서버가 준비되어 있어야하고 서버에서 처리된 결과를 볼수 있는 웹과 앱도 준비되어 있어야 합니다.
서비스 결과로 확인해야 하는 작업에서 실제 펌웨어 코드보다 작업인프라 구성은 정말 쉽지 않고
지루한 시간을 들여야 합니다.

그래서 이번 개발자를 위한 오픈소스와 교재에서는 인프라까지 모두 준비해 봤습니다.
특별히 Type1SC 모듈은 내부에 AWS-IOT 소프트웨어 스택이 내장되어 있어서
AT커맨드 호출로 AWS-IOT 기능을 사용할 수 있습니다. 8비트 MCU에서도 AWS-IoT를 연동시킬수 있습니다.
지원 대상 보드 중 Arduino NANO Every (내장 메모리 6KB) 라는 8비트 MCU를 채택한 제품도 있습니다.
아래 항목들에 대한 실제 사용하실 수 있는 오픈소스와 가이드가 있습니다.

0. APN설정, 무선망 테스트 예제 : 기본 설정 및 환경 테스트 예제

1. TCP/UDP : CATM1으로 에코서버에 데이터를 보내고 받기

2. HTTP : ThingSpeak.com 계정 생성 후 CATM1으로 온습도 센서 전송하고 Thingspeak.com에서 시각화 하기

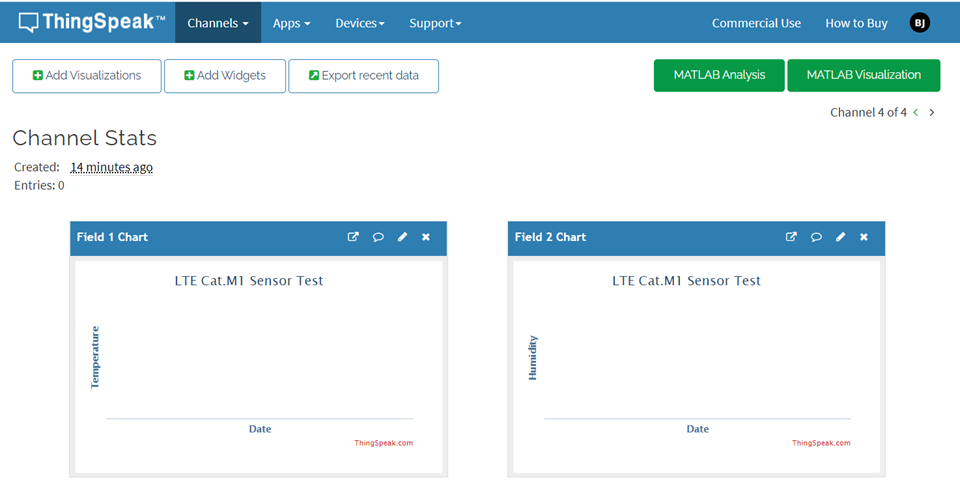

웹 모니터링 결과(Thingspeak.com)

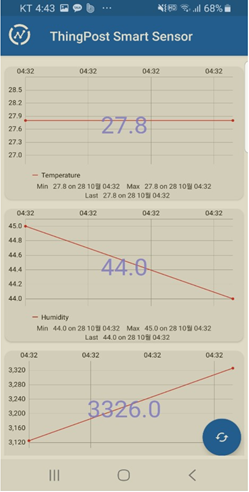

앱 모니터링 결과(ThingView 모바일앱)

3. MQTT : HiveMQ Broker 와 연동해서 구독한 노드에 온도, 습도데이터를 발행

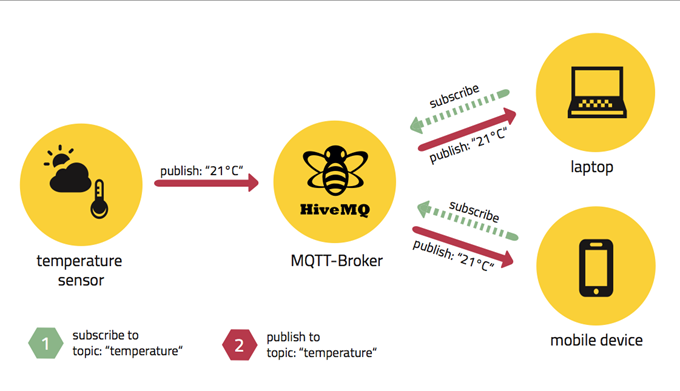

HIVEMQ 동작 시나리오

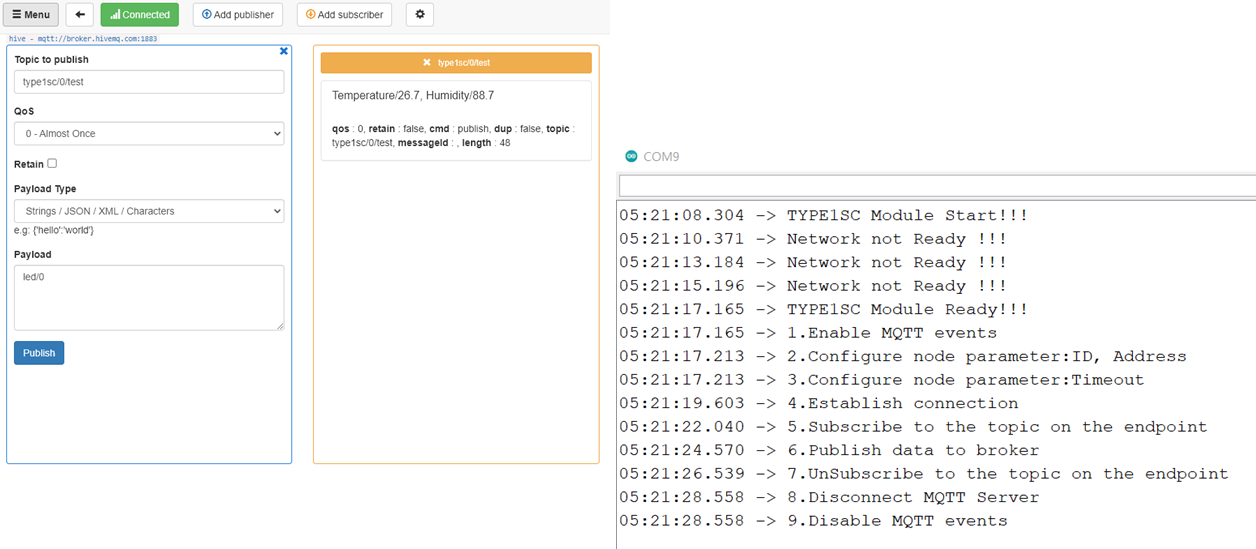

HIVEMQ Broker에 보드에서 수집한 온도, 습도 데이터 업로드, 시각화

4. AWS-IoT 이 부분을 상당히 고심해서 제작했습니다. 실제 AWS-IoT를 CATM1 모뎀에서 사용하는 것은 간단하지만,

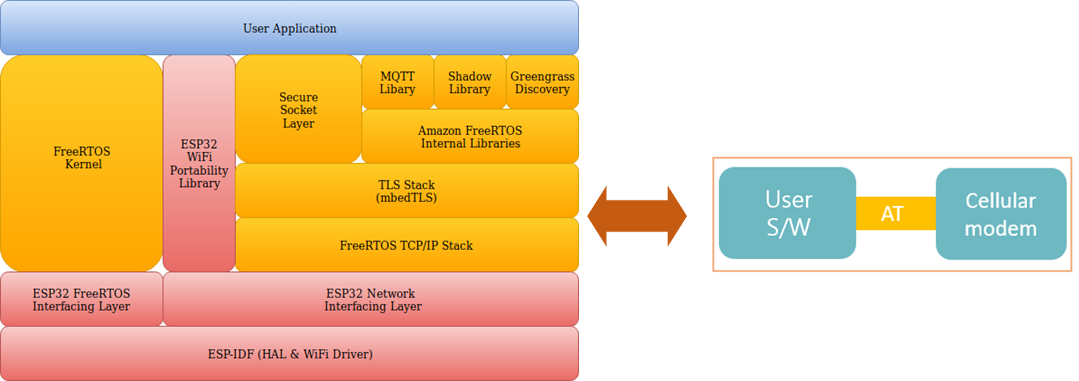

구조비교 (왼쪽은 MCU에서 AWS SDK연동, 오른쪽 CATM1으로 간단히 명령어로 제어)

AWS Core 를 사용하기 위한 노드 생성, 정책설정, Rule 셋팅, 인증키 생성과 같은 작업이 까다로워서
단계별로 따라하실수 있도록 구성했고,

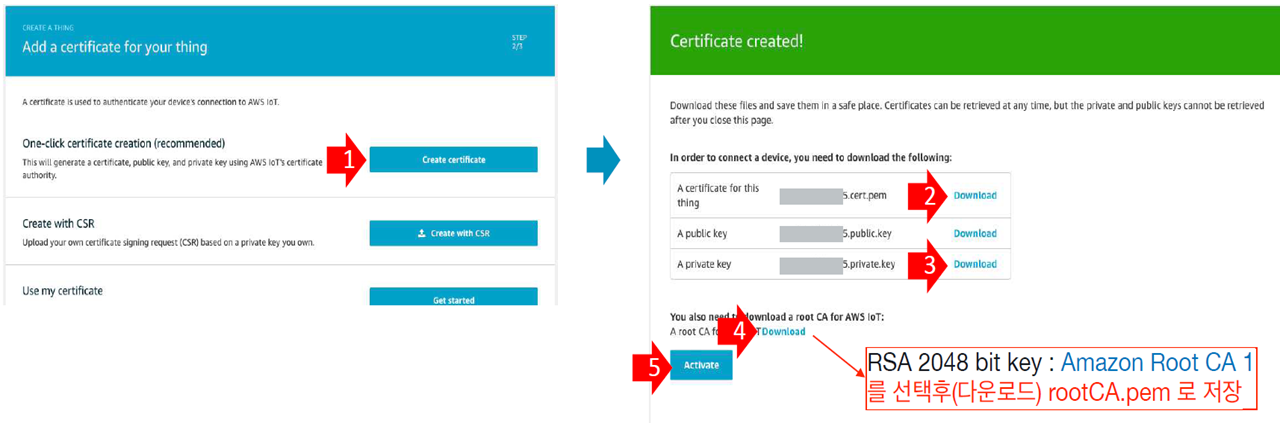

루트인증서, 장치인증서, 장치개인키 생성 방법 소개 페이지

WriteKey 예제를 제공해서 받은 키값을 헤더에 넣어두면 자동으로 모뎀에 넣을 수 있도록 라이브러리와 예제를 준비
했습니다.

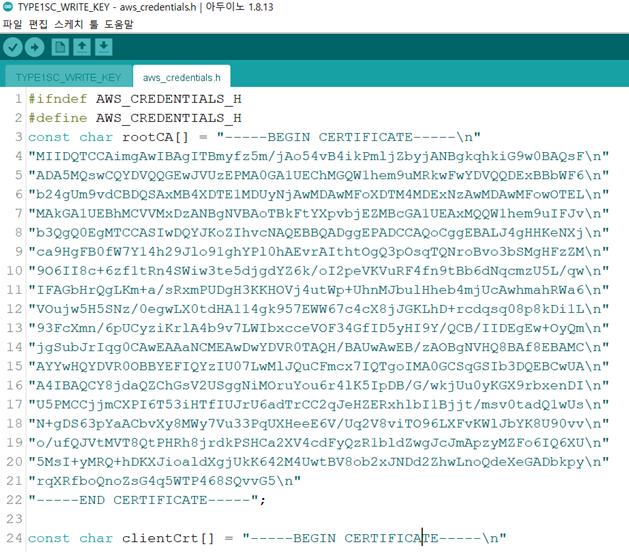

다운로드 받은 인증서를 헤더파일에 넣어서 예제로 세가지 키값을 모뎀에 인스톨

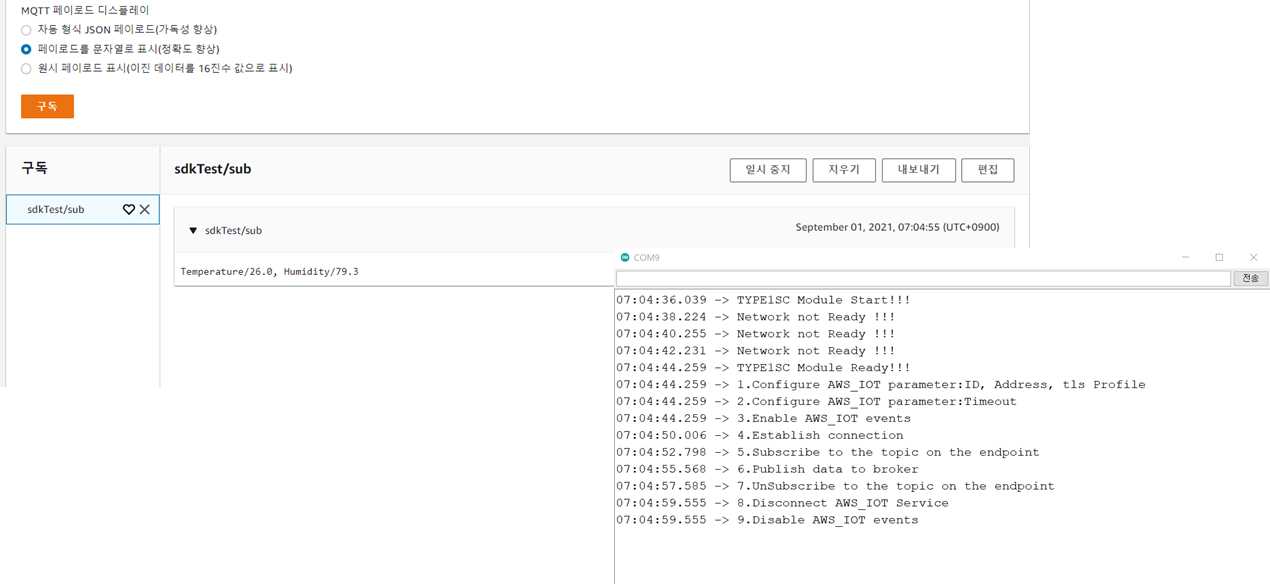

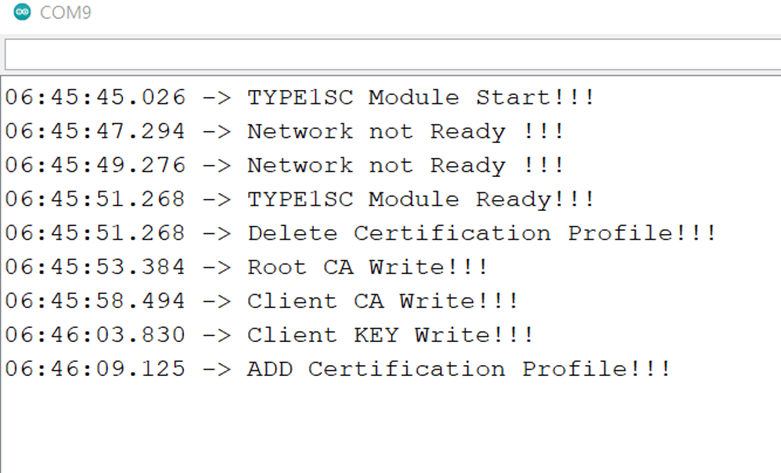

루트인증서, 장치인증서, 장치개인키 인스톨 결과 디버그 모니터 화면

마지막으로 AWS-IoT 테스트 페이지에 노드를 등록하고 보드에서 데이터를 업로드 하는 예제를
제공했습니다. 보드에 연결된 센서에서 수집한 온도, 습도 데이터를 실시간으로 AWS-IoT를 통해 AWS Core로
전송합니다. 모니터링 과정을 웹에서 바로 확인 하실수 있습니다.

AWS Coret Test, 보드 디버그 모니터 메시지 화면

해당 제품을 접하시는 많은 개발자 분들이 LTE-CATM1 내장형 모뎀과 저렴한 오픈 하드웨어 개발보드
(라즈베리파이 피코, ESP32 Dev Board, Arduino NANO Every, Arduino NANO 33 IoT, Arduino NANO 33 BLE, RP2040 connect)로 실제 IoT 개발환경을 익히고 자신만의 서비스를 구성해서 꼭 성공하셨으면 하는 맘을 담아 보았습니다.

늘 응원해 주시고 격려해 주셔서 감사합니다.
모든 자료는 아래 코드주 공식 깃허브 사이트에 올라가 있습니다.

제품사양서, 개발자 매뉴얼 : https://github.com/codezoo-ltd/TYPE1SC/tree/main/manual

제품 회로, 도면 및 치수 자료 : https://github.com/codezoo-ltd/TYPE1SC/tree/main/schematics_dimension

오픈소스 예제 : https://github.com/codezoo-ltd/TYPE1SC/tree/main/examples

오픈소스 라이브러리 : https://github.com/codezoo-ltd/TYPE1SC

마지막으로 CATM1 요금제 입니다.

Telenor Connexion 글로벌심 유통을 담당하고 있는 심스퀘어에서 코드주 신규 내장형 모뎀 출시기념으로 기존 10메가 요금제와 동일한 가격으로(월 2050원) 30메가 IoT 글로벌심 요금제를 출시했습니다. SKT IoT 30메가 요금제 대비
월, 약 1250원 저렴합니다.
https://simsquare.kr/global/?idx=283

많은 관심과 응원 부탁 드리겠습니다.
감사합니다!!!
